1.1 理想与非理想开关

首次考虑开关时，可能会想到理想开关的原理图（类似于图 1-1）。

GUID-D60CDD13-1993-42E5-A342-710C8EC18C92-low.gif图 1-1 理想开关

施加到图 1-1 左侧 I/O 引脚（或端口）的输入信号在右侧 I/O 引脚上产生相同的输出信号，反之亦然。但是，在现实世界中，开关并不是理想的，总会有一些损耗。对于正常工作的机械开关，其损耗极小，几乎注意不到。

像机械开关一样，固态开关也不理想。实际上，固态开关相关的损耗可能很大。如果距离理想情况如此之远，为何要使用这样的开关？答案是方便。与继电器等传统的电控开关相比，固态开关的体积小、速度快、易于使用、易于控制，并且消耗的功率相对较少。本应用报告中提到的开关为互补金属氧化物半导体 (CMOS) 场效应晶体管 (FET) 开关。如前所述，这些开关并不理想，因此我们需要一种方法来检查和比较不同 CMOS 系列的性能特征。图 1-2 示出了 CMOS 开关的简化电路模型。

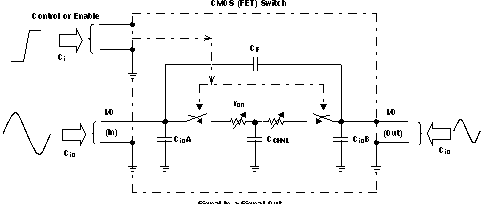

GUID-2B1780D0-28AB-406F-8090-683551E053E0-low.gif图 1-2 CMOS (FET) 开关的行为模型

输出信号（图 1-2 右侧）因开关的寄生效应发生了改变。结果可能包括幅度降低、信号失真、相移、噪声引入以及频率衰减。

影响非理想特性的参数包括：

  • Ci - 控制（启用）引脚输入电容
  • Cio - 从开关的输入端或输出端测得的电容
  • CCHNL - NMOS (PMOS) 通道电容
  • RON - 由于开关路径接通后插入信号路径的电阻
  • CF - 馈通电容；较低频率或开关闭合时可忽略不计。
