6.3.5.1.1 NCO 快速跳频 (FFH)

由于每个 DDC 都具有四个独立的 NCO，因此可以实现快速跳频 (FFH)，这些 NCO 可通过 DDC A 的 NCOA0 和 NCOA1 引脚以及 DDC B 的 NCOB0 和 NCOB1 引脚进行控制。每个 NCO 都具有独立的频率设置（请参阅基本 NCO 频率设置模式 部分）和可以单独设置的初始相位设置（请参阅 NCO 相位偏移设置 部分）。此外，所有 NCO 都具有独立的相位累加器，这些相位累加器在未选择特定 NCO 时继续运行，从而允许 NCO 在两次选择之间保持相位，这样下游处理就不需要在每次跳频后执行载波恢复。

当 NCO GPIO 引脚状态发生变化时，会发生 NCO 跳频。这些引脚是异步控制的，因此无法实现同步开关。图 6-6 中展示了相关的延迟，其中开关特性 表中提供了 tTX 和 tADC。表 6-7 中的所有延迟仅为近似值。

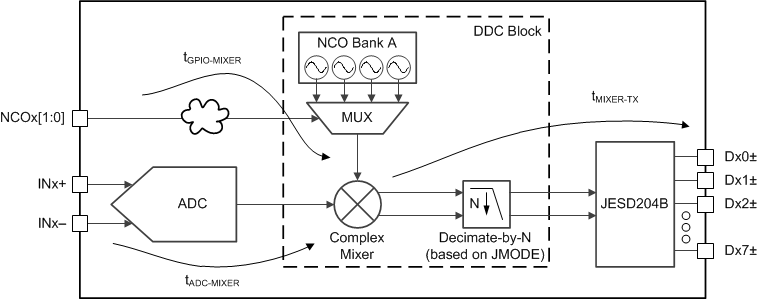

ADC12DJ3200QML-SP NCO 快速跳频延迟图图 6-6 NCO 快速跳频延迟图
表 6-7 NCO 快速跳频延迟定义
延迟参数价值或计算单位
tGPIO-MIXER约 36 至约 40tCLK 周期数
tADC-MIXER约 36tCLK 周期数
tMIXER-TX(tTX + tADC) – tADC-MIXERtCLK 周期数
