7.2 典型应用

ADC12DJ3200QML-SP 的一个常见用例是宽带射频采样接收器中的数字转换器。宽带卫星通信或合成孔径雷达 (SAR) 等许多应用都属于这种常见配置。在这种情况下，不需要直流耦合，因此使用变压器或平衡-非平衡变压器将单端放大器与 ADC12DJ3200QML-SP 的差分输入接合。

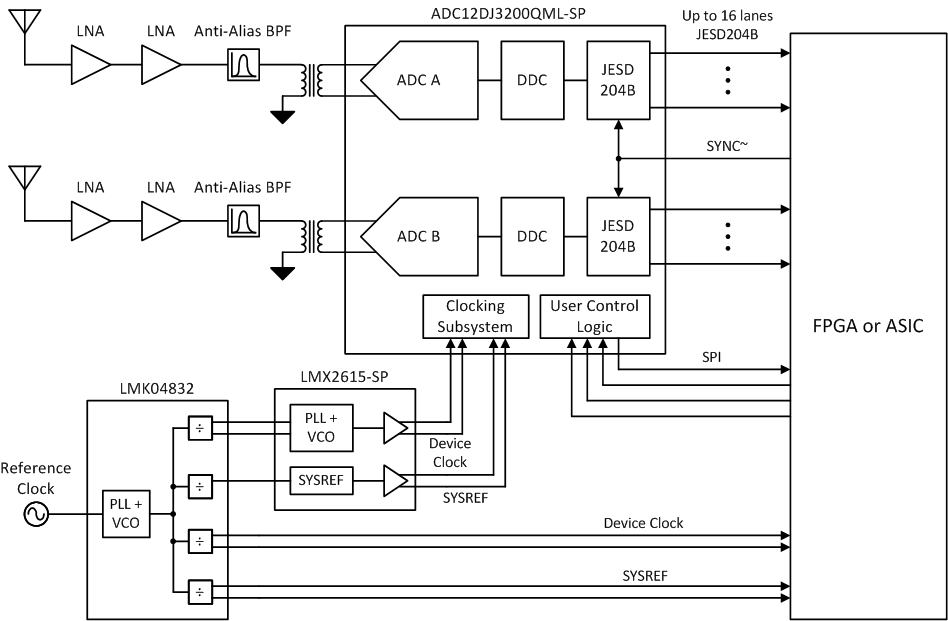

ADC12DJ3200QML-SP 宽带射频采样接收器的典型配置图 7-1 宽带射频采样接收器的典型配置
