6.3.1 模拟输入

ADC12DJ3200QML-SP 的模拟输入端配有内部缓冲器，可支持高输入带宽并能将采样电容器干扰噪声与输入电路隔离。模拟输入必须采用差分驱动，因为单端信号运行会导致性能下降。支持模拟输入的交流耦合和直流耦合。模拟输入专为 0V 的输入共模电压 (VCMI) 而设计，采用单端 50Ω 电阻器将该电压在内部端接至每个输入引脚上的接地处(GND)。直流耦合输入信号的共模电压必须满足建议运行条件表中 VCMI 器件输入共模要求。0V 输入共模电压简化了分离式全差分放大器以及各种变压器和平衡-非平衡变压器的接口。ADC12DJ3200QML-SP 有一项内部模拟输入保护功能，在超出范围输入条件下能保护 ADC 输入；请参阅模拟输入保护部分。图 6-2 示出了简化的模拟输入模型。

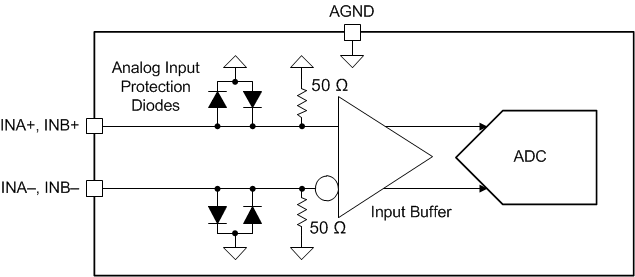

ADC12DJ3200QML-SP ADC12DJ3200QML-SP 模拟输入内部端接和保护图图 6-2 ADC12DJ3200QML-SP 模拟输入内部端接和保护图

使用单通道模式和双通道模式时，模拟输入带宽的下降非常小。在单通道模式下，强烈建议使用 INA± 作为 ADC 的输入，因为 ADC 性能针对 INA± 进行了优化。然而，可以使用模拟输入（INA+ 和 INA– 或者 INB+ 和 INB–）。除非使用了定制修整例程来优化每个器件中 INB± 的性能，否则使用 INB± 会导致性能下降。可以使用输入多路复用器控制寄存器中的 SINGLE_INPUT 来选择所需的输入。

注：

强烈建议在单通道模式下将 INA± 用作 ADC 的输入，以优化性能。
