7.2.3 应用曲线

可以在多种不同的工作模式下使用 ADC12DJ3200QML-SP，以适应多种应用。节 5详细介绍了单音和双音性能。噪声功率比 (NPR) 是一种性能指标，通常用于量化宽带多通道接收器的性能。这些系统接收到大量不相关的密集信号。对这些不相关信号求和会形成一个看起来像正态（高斯）分布式噪声源的信号，而 NPR 会尝试量化此类型信号的性能。NPR 测量陷波频带中的噪声功率与等幅频带中的信号功率之比。图 7-2示出了双通道模式下的 NPR 测量示例。输入信号范围从 100MHz 到 1.5GHz，陷波为 45MHz 宽，中心频率为 839.7MHz。扫描输入电源以找到最佳 RMS 噪声负载，即 NPR 处于最大值时的输入功率。在最佳输入功率负载时发生的峰值 NPR 成为具有正常分布式输入信号的宽带多通道接收器所需的工作点。双通道模式的输入功率扫描如图 7-3 所示，其中显示了在相对于 ADC 峰值（饱和）输入功率的 –12.6dB 的最佳负载下，发生的 45.2dB 的峰值 NPR。此峰值 NPR 大致相当于 8.8 位 ADC 的性能，因此有效位数 (ENOB) 为 8.8 位。图 7-4 和图 7-5 示出了单通道模式下的示例测量。信号发生器输出限制为 1.5GHz，以实现足够的输出功率，使单通道模式测量中的 ADC 输入饱和。NPR 计算可补偿受限的信号带宽。

ADC12DJ3200QML-SP ADC12DJ3200QML-SP 在双通道模式下以最佳负载运行时的 NPR 测量示例
JMODE 3，fS = 3200MSPS，信号频带为 100MHz 到 1500MHz，陷波中心频率 = 839.7MHz，陷波带宽 = 45MHz
图 7-2 ADC12DJ3200QML-SP 在双通道模式下以最佳负载运行时的 NPR 测量示例

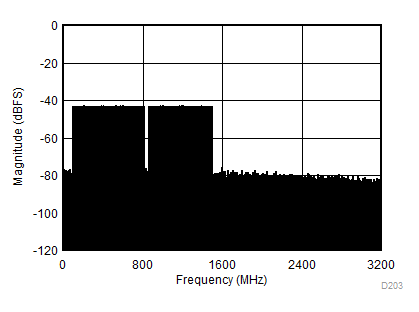

ADC12DJ3200QML-SP ADC12DJ3200QML-SP 在单通道模式下以最佳负载运行时的 NPR 测量示例
JMODE 1，fS = 6400MSPS，信号频带为 100MHz 到 1500MHz，陷波中心频率 = 839.7MHz，陷波带宽 = 45MHz
图 7-4 ADC12DJ3200QML-SP 在单通道模式下以最佳负载运行时的 NPR 测量示例

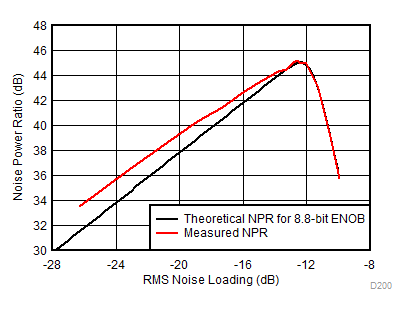

ADC12DJ3200QML-SP 双通道模式下 NPR 与输入 RMS 噪声负载间的关系
JMODE 3，fS = 3200MSPS，信号频带为 100MHz 到 1500MHz，陷波中心频率 = 839.7MHz，陷波带宽 = 45MHz，峰值 NPR = 45.2dB（噪声负载为 -12.6dB 时）
图 7-3 双通道模式下 NPR 与输入 RMS 噪声负载间的关系
ADC12DJ3200QML-SP 单通道模式下 NPR 与输入 RMS 噪声负载间的关系
JMODE 1，fS = 6400MSPS，信号频带为 100MHz 到 1500MHz，陷波中心频率 = 839.7MHz，陷波带宽 = 45MHz，峰值 NPR = 45.4dB（噪声负载为 -12.4dB 时）
图 7-5 单通道模式下 NPR 与输入 RMS 噪声负载间的关系
