硬件

xWR6843AOPEVM 的器件封装中包含具有宽天线场的四个接收器和三个发送器。IWR6843AOP 和 AWR6843AOP 在 60 GHz 至 64 GHz 的 4 GHz 带宽下运行,最大输出功率为 10 dBm,天线增益约为 5 dBi。

注:

xWR6843AOPEVM 已在 60 GHz 至 64 GHz 频率范围、-20℃ 至 60℃ 的环境温度范围内进行了测试。

注:

根据 EN 62311 射频暴露测试,在操作过程中,用户和 EVM 之间应保持 20 厘米的最小分隔距离。

注:

请参阅《封装天线毫米波传感器的热设计指南》应用手册,了解 xWR6843 AOP 器件散热选项的详细信息,特别是针对小型设计(如 EVM 的任务侧)的散热选项。

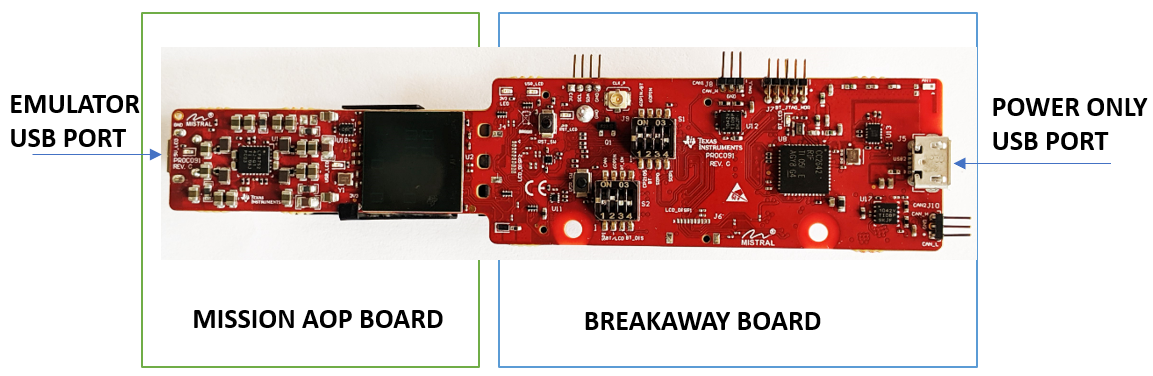

GUID-20210902-SS0I-FHS1-ZLM4-PP6DTGKDRBNL-low.png图 4-1 xWR6843AOPEVM 顶视图.

xWR6843AOPEVM 的任务 AOP 电路板具备以下功能:

  • 实现小型部署和测试的 60 GHz 至 64 GHz 毫米波感测
  • 功能模式和闪存 SOP 模式
  • 用于用户 UART 和数据 COM 端口的仿真器 USB 端口

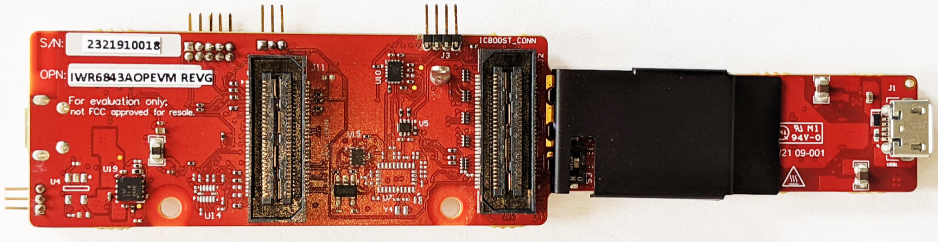

    GUID-20210902-SS0I-DSRX-Z1NP-7RBRFCSMKDVN-low.png图 4-2 xWR6843AOPEVM 底视图.

警告:

拆分后,任务电路板的功能有可能会损坏和丧失。拆分后,电路板无法再组装在一起,很多功能将会丧失;请参阅 Topic Link Label5.1 了解任务电路板上的可用功能。原始数据捕获功能、JTAG 调试功能和需要 60 引脚 SAMTEC 连接器的其他功能将永久丧失。
