2.3 用于多个来源的多路复用方案

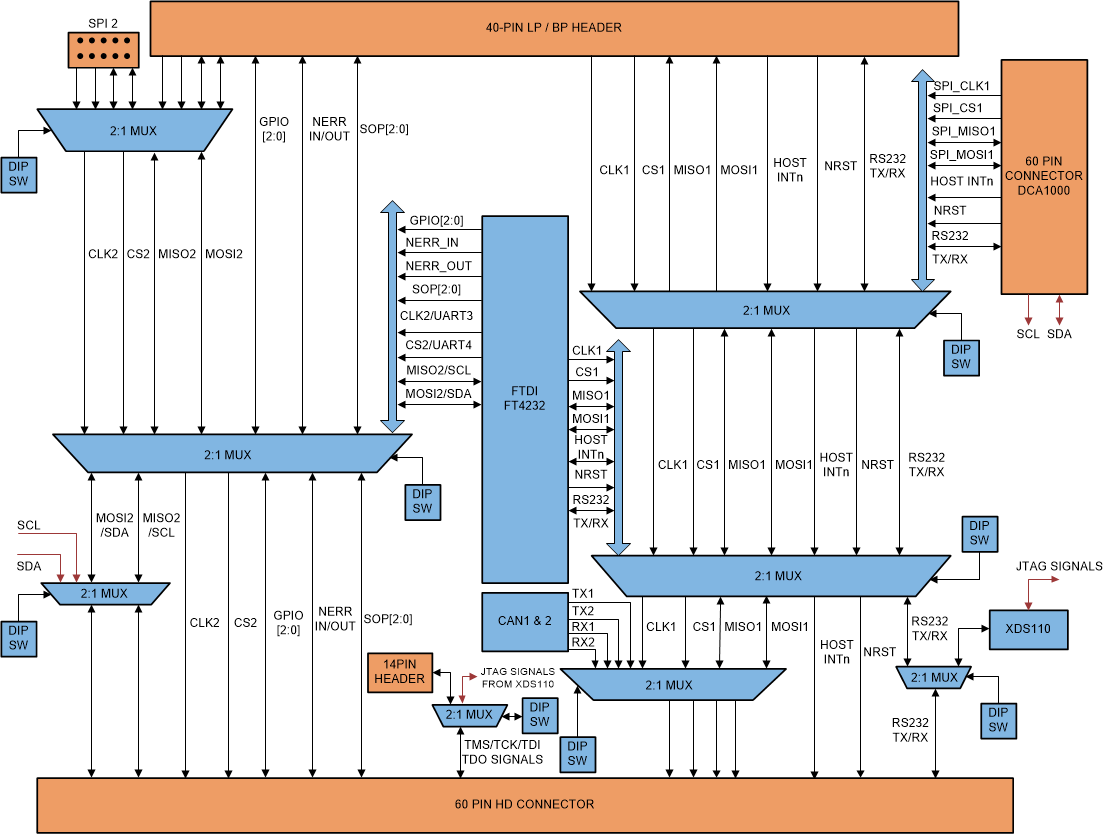

如 图 2-4 所示，有多个来源可以控制入门套件中的雷达前端芯片，如 40 引脚 LP/BP、DCA1000 EVM、板载 FTDI 和 XDS110。这是借助在 MMWAVEICBOOST 上实施的多路复用方案完成的。按照 表 2-1 所示执行开关设置，以避免冲突。最常用的配置是默认位置。

GUID-4AE2F1D9-5D34-46C8-8F68-838B58E7580E-low.gif图 2-4 多路复用方案

表 2-1 显示了连接到毫米波传感器的用于多个来源的 DIP 开关设置。

表 2-1 开关设置
参考编号（默认位置）独立模式的位置 (1)DCA1000 模式的位置40 引脚 LP/BP 的位置
GUID-658C7969-8B5B-4D6B-AF4B-5EBE93A83D21-low.gifGUID-FA5A3636-B8C6-488D-A7B0-02147297F1D5-low.gifGUID-41FE2883-566A-453A-A73E-17A44C076961-low.gif
S1.12打开打开打开
S1.11打开打开关闭
S1.10打开打开关闭
S1.9关闭关闭打开
S1.8关闭关闭打开
S1.7打开关闭关闭
S1.6打开关闭关闭
S1.5(2)打开打开关闭
S1.4打开关闭打开
S1.3打开打开关闭
S1.2打开打开打开
S1.1关闭关闭关闭
(1) 独立模式意味着入门套件和 MMWAVEICBOOST 连接在一起。
(2) S1.5 具有从 40 引脚/FTDI/60 引脚/XDS110、ON 位置路由 UART 到 XDS110（应用/用户 UART COM 端口）的 RS232 连接。

表 2-2 显示了物理板上 NRST、DIP 开关设置、SOP 线路和电源输入位置的图像。

表 2-2 多路复用器选择图像
前视图后视图
整个电路板

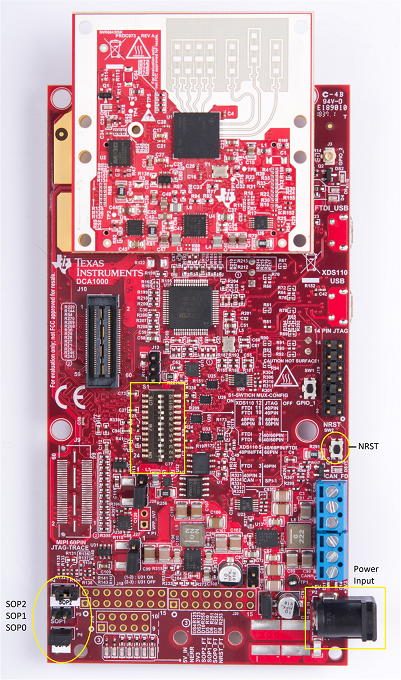

GUID-C2992F1D-95E9-44FA-B660-B3FDB183A844-low.png图 2-5 前视图

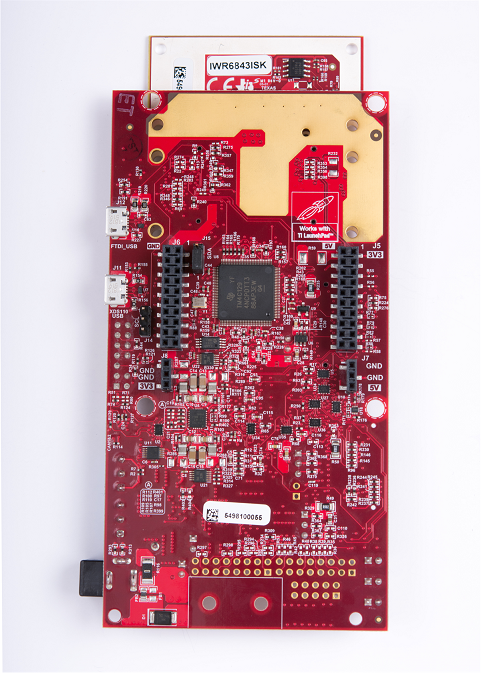

GUID-BF30BD48-5898-47B2-BFA9-C42444DB694E-low.png图 2-6 后视图
放大图

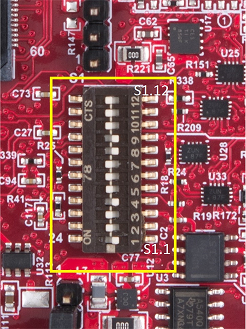

GUID-C98ECDD1-FA5B-46CF-BAD0-84B8EEC67499-low.png图 2-7 前视图
