5.1 硬件

xWR6843AOPEVM 的器件封装中包含四个接收器和三个发送器宽场天线。IWR6843AOP 和 AWR6843AOP 在 60 至 64GHz 的 4GHz 带宽下运行，最大输出功率为 10dBm；xWR6843AOPEVM 的天线增益约为 5dBi。

注：

xWR6843AOPEVM 已在 60 至 64GHz 频带、-20℃ 至 60℃ 的温度范围内进行了测试。

注：

根据 EN 62311 射频暴露测试，操作过程中，用户和 EVM 之间应保持 20 厘米的最小分隔距离。

注：

请参阅《封装天线毫米波传感器的热设计指南》应用手册，了解 xWR6843 AOP 器件散热选项的详细信息，特别是针对小型设计（如 EVM 的任务侧）的散热选项。

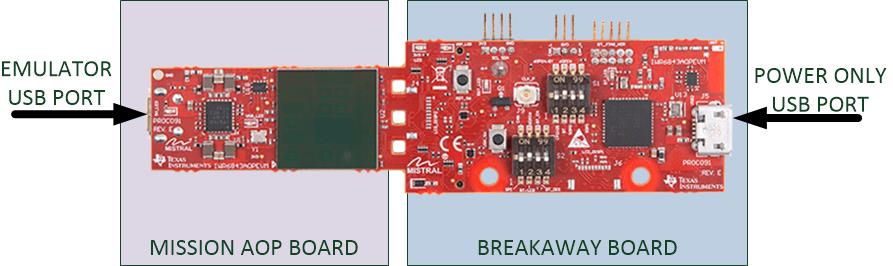

GUID-66EDD7C6-7BF9-4E23-AD81-2B8B433EAE61-low.jpg图 5-1 xWR6843AOPEVM 顶视图

拆分后，具有以下特性：

  • 用于小型部署和测试的60GHz 至 64GHz 毫米波检测
  • 功能模式和闪存 SOP 模式
  • 用于用户 UART 和数据 COM 端口的仿真器 USB 端口

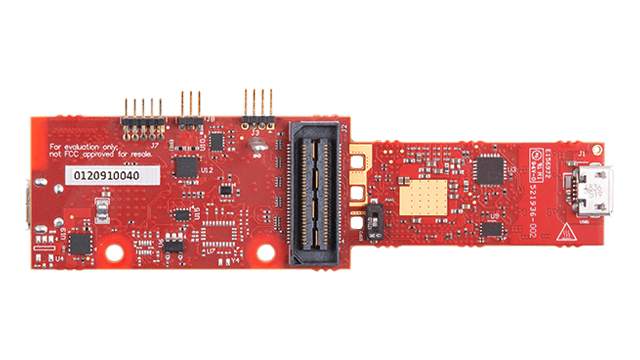

GUID-E1059DB9-2603-4F57-9EF1-6F800492D22C-low.png图 5-2 xWR6843AOPEVM 底视图
警告：

拆分后，有可能损坏和丧失任务电路板的功能。拆分后，电路板无法再组装在一起，很多功能将会丧失；请参阅 Topic Link Label5.1部分了解任务电路板上的可用功能。原始数据捕获功能、JTAG 调试功能和需要 60 引脚 SAMTEC 连接器的其他功能将永久丧失。
