4.6 开关设置

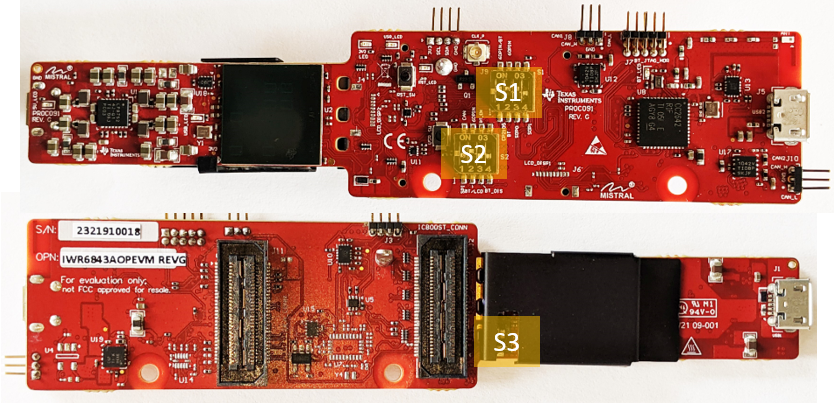

图 4-11 显示了 xWR6843AOPEVM 上开关的零件编号和位置。

GUID-20210902-SS0I-X6ZL-PWKF-JCT4R5XDDWBK-low.png图 4-11 xWR6843AOPEVM 开关

表 4-1 开关
参考编号开关打开开关关闭
S1.1路由到 60 引脚连接器/蓝牙的 UART路由到 CP2105 UART 的 UART
S1.2路由到 60 引脚连接器的 UART路由到蓝牙的 UART
S1.3SOP0 下拉SOP0 上拉
S1.4SOP1 上拉SOP1 下拉
S2.1路由到 CAN 收发器的 SPI MISO/MOSI路由到 60 引脚连接器/BT/LCD的 SPI MISO/MOSI
S2.2路由到 60 引脚连接器的 SPI CS路由到 BT/LCD 的 SPI CS
S2.3蓝牙启用蓝牙禁用
S2.4未连接未连接
S3SOP2 上拉SOP2 下拉
SW2复位开关
SW3用户开关
