4.5 xWR6843AOPEVM 天线

xWR6843AOPEVM 的芯片封装中包含四个接收器和三个发送器短程天线。图 4-7 所示为封装天线。

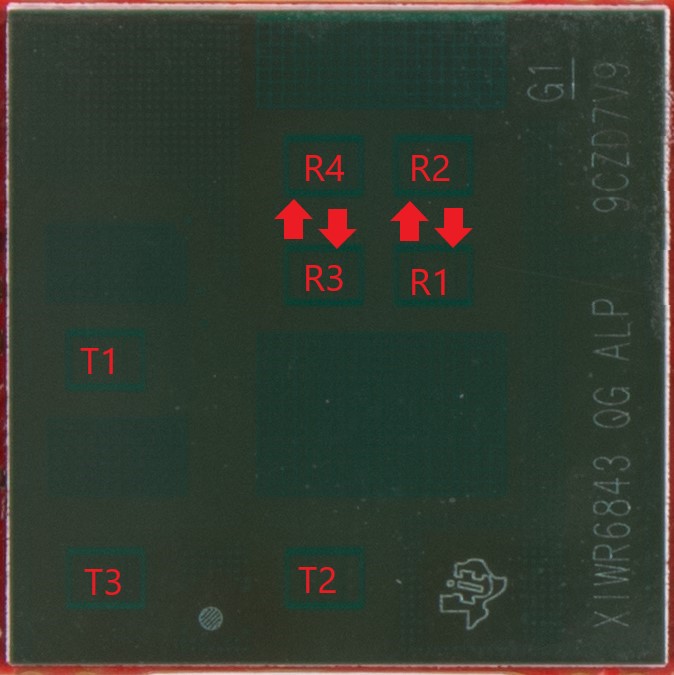

GUID-05F16CC0-F7FC-4249-BFBB-7000037BB17D-low.jpg图 4-7 AOP 天线

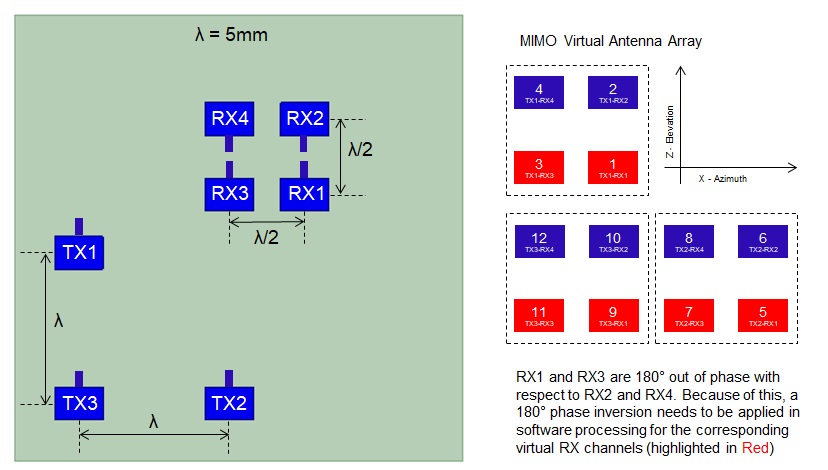

GUID-0800A8D6-3FBA-47C7-9D36-A31F2B1B593C-low.jpg图 4-8 IWR6843AOP 天线放置 MIMO 阵列

图 4-9 所示为随方位角变化的天线辐射图。图 4-10 所示为随 TX1、TX2 和 TX3 的仰角变化的天线辐射图。两图显示了 TX1、TX2 和 TX3 以及 RX1、RX2、RX3 和 RX4 的辐射图。

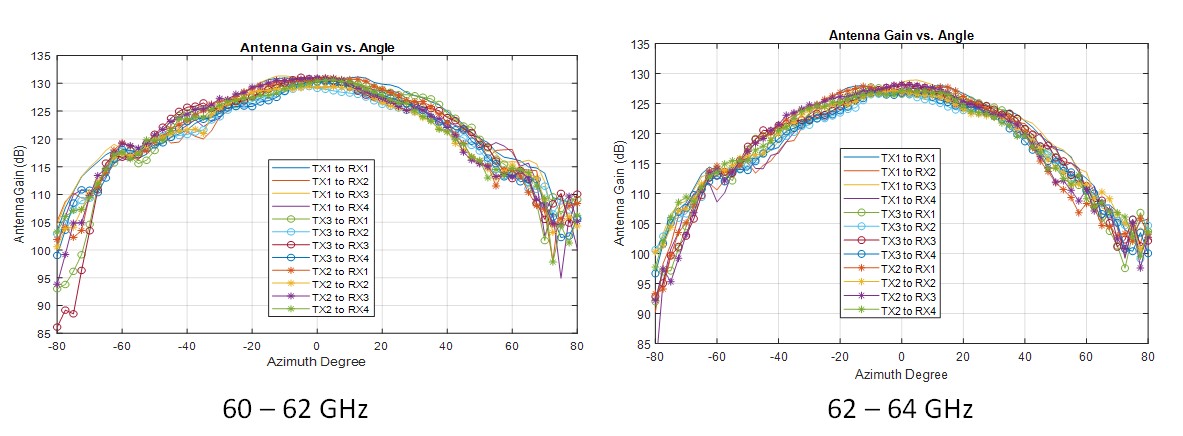

GUID-2C52F21C-62FF-411C-BD6A-99DF4AD70D8A-low.jpg图 4-9 针对所有 Tx 到 Rx 信号对测量的方位角辐射图（包含全部 12 个虚拟天线对）

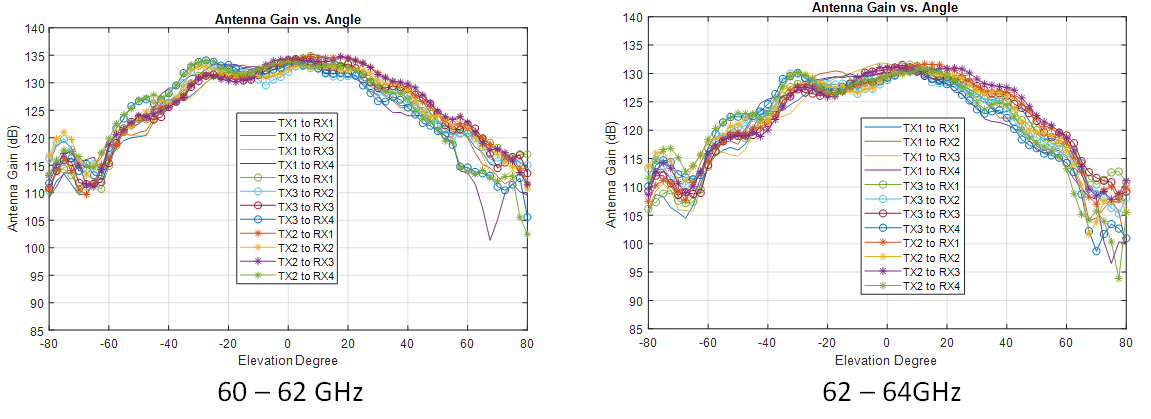

GUID-C1348DD4-3D61-42C1-9F81-2533E94ADF5C-low.png图 4-10 针对所有 Tx 到 Rx 信号对测量的仰角辐射图（包含全部 12 个虚拟天线对）
