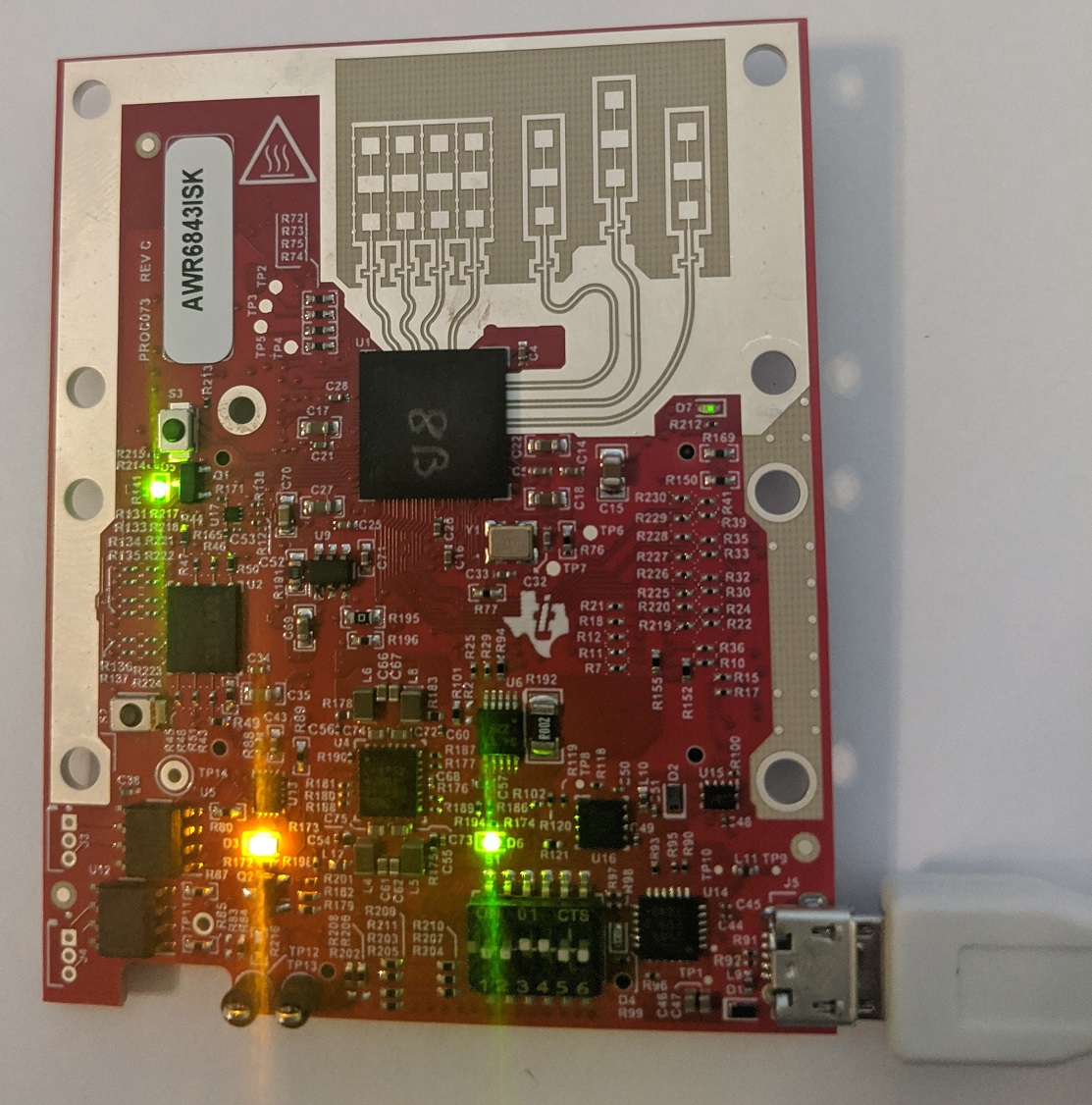

在模块模式(如 图 3-21 所示)下使用时,通过单个 USB 连接器供电;使用同一连接器 J5 通过 CP2015 USB 向 UART 仿真器传输数据。
正确枚举后,2 个 UART 端口在设备管理器上显示为虚拟 COM 端口,类似于 图 3-20 中所示。
功能模式和刷写模式的 S1 开关设置如 表 3-3 所示。
表 3-3 刷写模式和功能模式的 S1 配置 | s1.1 | s1.2 | s1.3 | s1.4 | s1.5 | s1.6 |
刷写模式 | 打开 | 关闭 | 打开 | 打开 | 关闭 | - |
功能模式 | 关闭 | 关闭 | 打开 | 打开 | 关闭 | - |
