7.5 开关设置

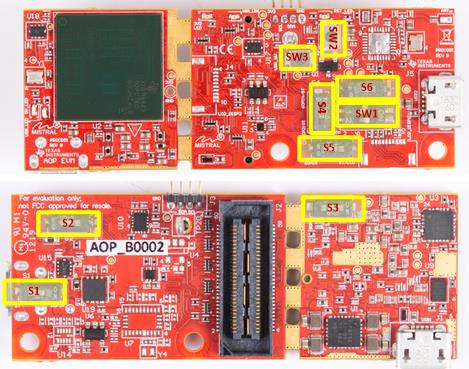

图 7-7 显示了 IWR6843AOPEVM 上开关的零件编号和位置。

GUID-BE281BC6-90D8-44F1-9E02-17C2B359DEE5-low.jpg图 7-7 IWR6843AOPEVM 开关
表 7-1 开关
参考编号开关打开开关关闭
S160 引脚连接器蓝牙
S2禁用 60 引脚连接蓝牙启用 60 引脚连接蓝牙
S3SOP2 上拉SOP2 下拉
S4分立 UART主板 UART
S560 引脚连接器蓝牙/LCD
S6蓝牙启用蓝牙禁用
SW1-1SOP1 上拉SOP1 下拉
SW1-2SOP0 下拉SOP0 上拉
SW2复位开关
SW3用户开关
