毫米波传感器装置可根据 SOP 线的状态设置为在三种不同模式下工作。只有在毫米波传感器器件启动过程中,才会对这些线路进行电源感应。器件的状态详见 表 2-9。
闭合跳线表示进入毫米波传感器器件的 SOP 信号的状态 1,断开跳线表示状态 0。
表 2-9 SOP 跳线信息参考编号 | 使用 | 描述 |
---|
P6 | SOP0 | SOP[2:0] | 011(SOP 模式 2)= 开发模式 |
P5 | SOP1 | 001(SOP 模式 4)= 功能模式 |
P4 | SOP2 | 101(SOP 模式 5)= 闪存编程 |

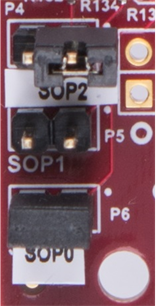

图 2-24 显示了 SOP 跳线。
