DAC38J84EVM GUI 设置示例

以下示例显示了必须在 DAC3XJ8X GUI 中为使用 4 个通道、1x 插值和 368.64M DAC 采样率的设置修改的内容。

打开 DAC GUI 后,输入图 10-2 所示的参数。

GUID-CAADCD1F-F38C-4328-988E-B99EFCD4A6E9-low.gif图 10-2 “Quick Start”菜单

GUI 会计算通道速率并将其显示在名为 SerDes Linerate 的框中。该示例中的通道速率为 7372.8Mbps。按照节 10.1中的通道速率条件,REFCLK = 368.64MHz,内核时钟= 184.32MHz。

点击 Program LMK04828 and DAC3XJ8X 按钮。编程完成后,点击 LMK04828 Controls 选项卡。接下来点击 Clock Outputs 选项卡。

对于 DAC3XJ8X GUI,REFCLK 由 CLKout 0 提供,内核时钟由 CLKout 12 提供。请注意,CLKout 12 的默认设置为 Group Powerdown,如图 10-3 所示。

GUID-CA05A94F-5A95-4BF9-BFC7-AF5F52CADDD2-low.gif图 10-3 LMK04828 的“Clock Outputs”菜单

由于 DAC 时钟为 368.64MHz,因此若要提供 368.64MHz 的 REFCLK,请将 CLKout 0DCLK Divider 更改为“8”。

要生成 184.32MHz 的内核时钟,请将 CLKout 12DCLK Divider 设置为“16”。此外,请删除 Group Powerdown 框中的复选标记以启用该输出。Clock Outputs 菜单现在如图 10-4 所示。

GUID-047F585C-0EE6-405A-90B8-9D73A5565CFE-low.gif图 10-4 LMK04828 的“Clock Outputs”菜单

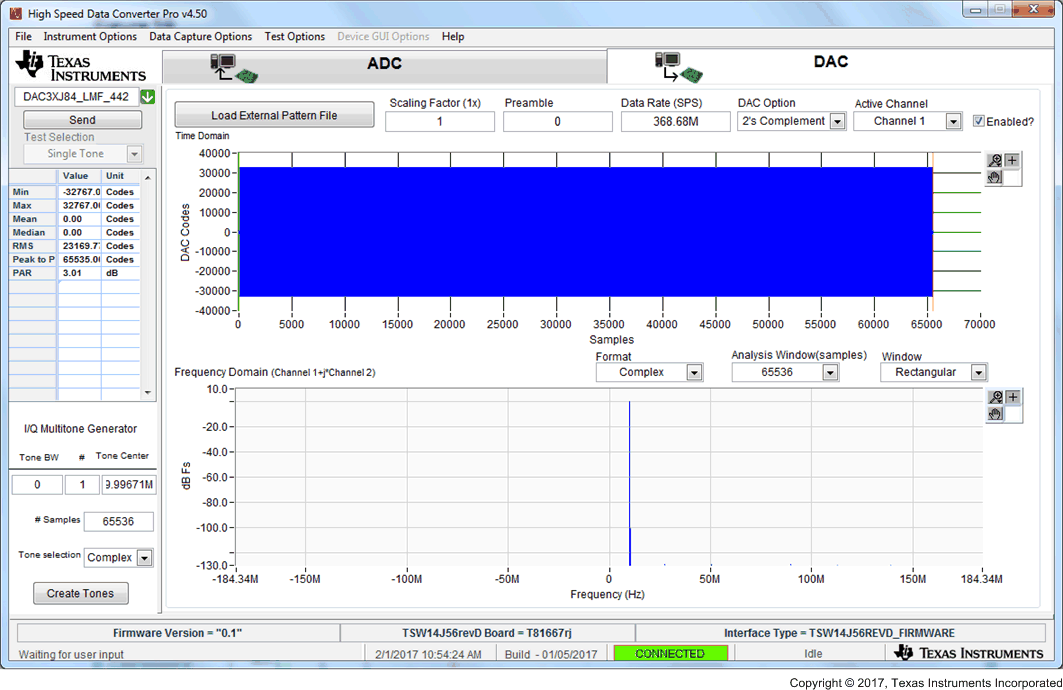

打开 HSDC 专业版 GUI,选择 DAC 选项卡,然后在器件按钮中选择 DAC3XJ84_LMF_442。加载固件后,在 Data Rate (SPS) 窗口中输入 368.64M,在 DAC Option 窗口中选择“2’s Complement”,然后使用 GUI 左下角的 IQ Multitone Generator 生成 10MHz 测试音调。点击 Create Tones 按钮。显示界面如图 10-5 所示。

GUID-AC23CDCF-EF69-43CA-8D9F-58B85FF1014D-low.gif图 10-5 HSDC 专业版 GUI

点击 Send 按钮。随即打开一个新窗口,其中显示接口的通道速率和所需的 REFCLK 频率,如图 10-6 所示。

GUID-09F8E3AE-C95E-4643-995A-57FD7846998E-low.png图 10-6 HSDC 专业版 GUI:通道速率和 REFCLK 设置

返回到 DAC GUI Quick Start 选项卡,然后点击 Reset DAC JESD Core。点击 Trigger LMK04828 SYSREF。现在所有四个 DAC EVM 输出都应存在 10MHz 音调。
