10.2 功能方框图

GUID-20200916-CA0I-Z8GH-PT0S-HK1XGVXHDNFK-low.gif图 10-1 TCAN1145-Q1 功能方框图

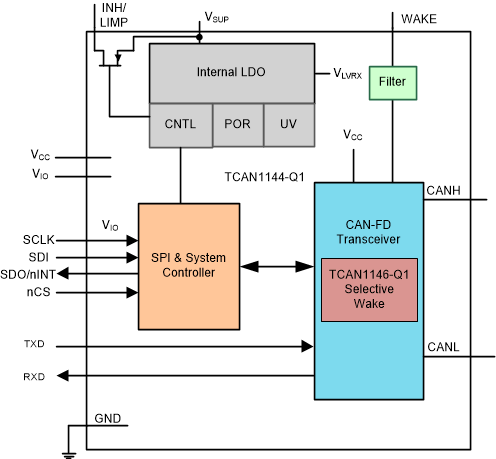

GUID-20200916-CA0I-30FW-JKLF-KSCQWKS7LNBK-low.gif图 10-2 TCAN1144-Q1 和 TCAN1146-Q1 功能方框图
GUID-20201030-CA0I-SC7V-GDVX-T3XKWRSJ6442-low.gif图 10-3 TCAN1145-Q1 CAN 收发器方框图
GUID-20201030-CA0I-T2HR-WPPH-WFC4H9HVXTKK-low.gif图 10-4 TCAN1144-Q1 和 TCAN1146-Q1 CAN 收发器方框图

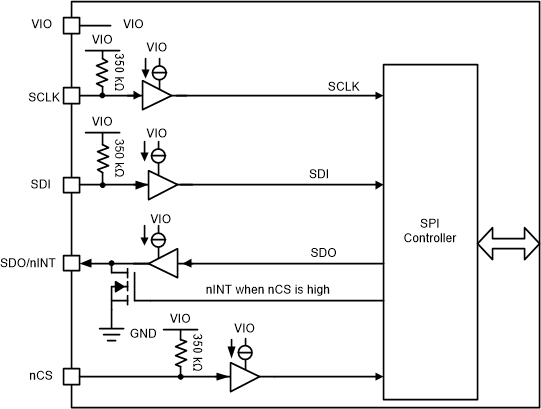

GUID-20201030-CA0I-JBPW-MNLP-MSTZBW1TJPHB-low.gif图 10-5 TCAN114x-Q1 SPI 和数字 IO 方框图
