3.1 电源要求

该 EVM 支持 6V 至 28V 的宽输入范围，并提供了一个直流插孔以提供输入电源 (J7)。需要通过一个外部电源来为 EVM 供电，但该外部电源不包含在 EVM 套件中。外部电源要求如下：

  • 电源插孔：2.5mm ID，5.5mm OD
  • 标称电压：12VDC，建议的最小电流：5000 mA
表 3-1 建议的外部电源
DigiKey 器件型号 制造商 制造商器件型号
SDI65-12-U-P6-ND CUI Inc. SDI65-12-U-P6
SDI65-12-UD-P6-ND CUI Inc. SDI65-12-UD-P6

EVM 的 2.5 x 5.5mm 直流筒形插孔连接器 (J7) 支持额定值为 10A 的电流。外筒极性为负极/GND，内柱为正极/PWR。

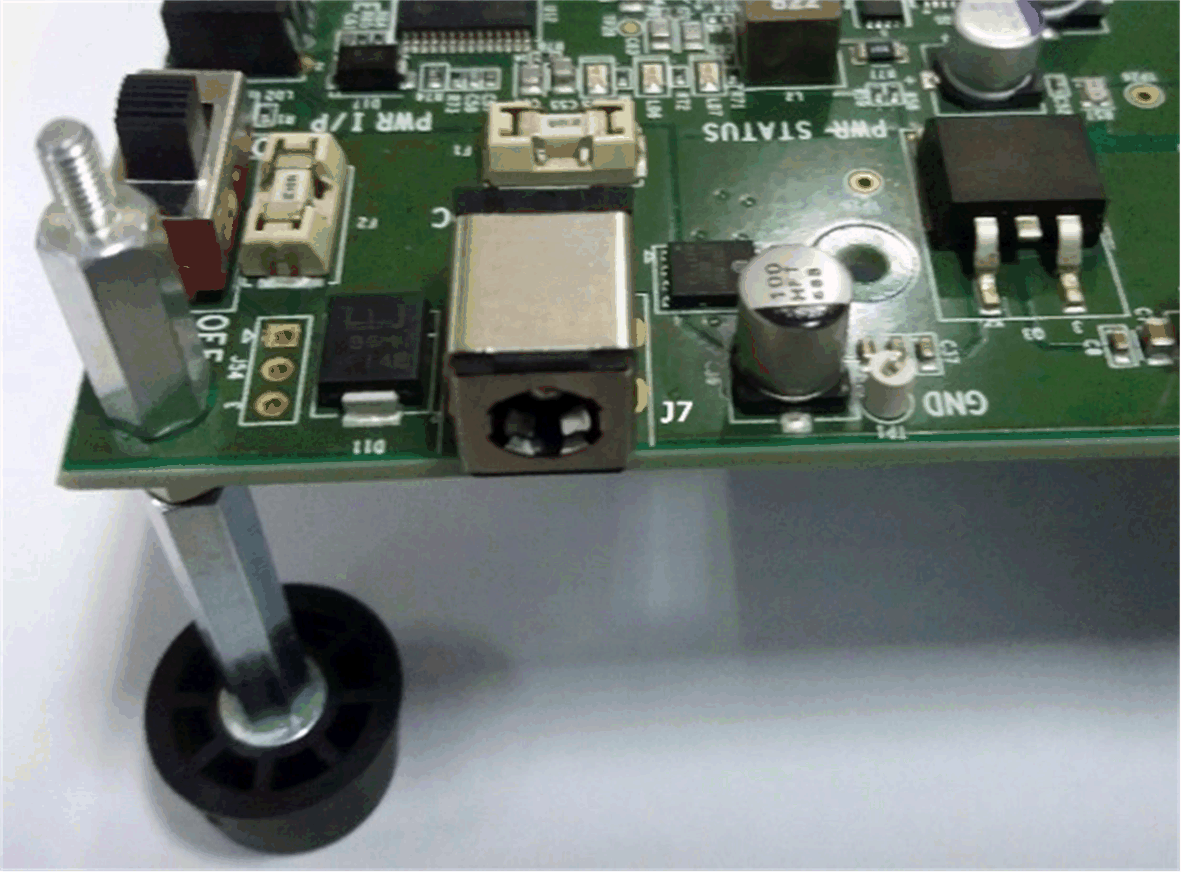

GUID-DA86557E-9756-4EEC-9396-DF65F71BA6E5-low.gif图 3-1 用于电源输入的连接器
