4.26 CSI 扩展连接器

J721E EVM 支持不同的应用特定摄像头扩展板，其中包括：

  • Fusion1 串行捕捉扩展
  • Fusion2 串行捕捉扩展

通用处理器板支持使用 QSH-020-01-L-D-DP-A-K 连接器以 5mm 的插接高度连接这些 CSI 扩展板，以能够在处理器板的底部堆叠 CSI 扩展板。

J721E SoC 的摄像头串行接口 CSI0 和 CSI1 连接到 CP 板上的该 CSI 扩展连接器 J52。通用处理器板支持辅助 CSI 扩展连接器，这是为将在未来推出的 J7 SoC 的 CSI2 端口而保留的。

这些 CSI 扩展板的电源（12V 和 3.3V）、控制 GPIO 和参考时钟由通用处理器板通过 CSI 扩展连接器提供。可以通过接线端子 (1757242) 使用外部电线从通用处理器板来提供可选的辅助 12V 电源。

可以使用 DIP 开关 SW3 位置 7 将这些 CSI 扩展板的 I/O 电源配置为 3.3V 和 1.8V。

CSI_VIO_SEL 设置 CSI2 扩展接口的 I/O 电压（LVCMOS 信号）
“0”（关闭）= 1.8V I/O 电压
“1”（开启）= 3.3V I/O 电压

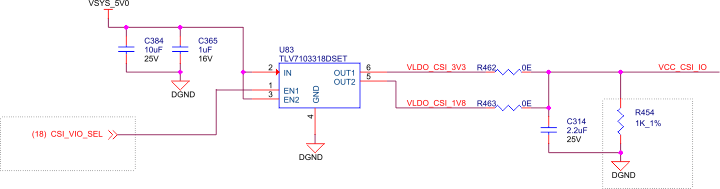

GUID-31BCDBCD-ED30-4EB7-9778-A181E739043C-low.gif图 4-45 CSI 扩展接口的双 I/O 电压选择

表 4-33 和表 4-34 列出了 CSI 扩展连接器引脚排列。

表 4-33 CSI 扩展连接器 J52 引脚排列
CSI2 连接器接口 J52
引脚编号 信号 引脚编号 信号
1 VCC_12V0 21 CSI0_RX3_P
2 CSI2_I2C_SCL_DV 22 CSI2_A_GPIO4_DV
3 VCC_12V0 23 CSI0_RX3_N
4 CSI2_I2C_SDA_DV 24 DGND
5 CSI0_RXCLK_P 25 CSI1_RXCLK_P
6 CSI2_A_GPIO0_DV 26 CSI1_RX3_P
7 CSI0_RXCLK_N 27 CSI1_RXCLK_N
8 CSI2_A_GPIO1_DV 28 CSI1_RX3_N
9 CSI0_RX0_P 29 CSI1_RX0_P
10 CSI2_A_REFCLK_DV 30 EXP_3V3
11 CSI0_RX0_N 31 CSI1_RX0_N
12 DGND 32 EXP_3V3
13 CSI0_RX1_P 33 CSI1_RX1_P
14 CSI2_RSTZ_DV 34 EXP_3V3
15 CSI0_RX1_N 35 CSI1_RX1_N
16 DGND 36 EXP_3V3
17 CSI0_RX2_P 37 CSI1_RX2_P
18 CSI2_A_GPIO2_DV 38 VCC_CSI_IO
19 CSI0_RX2_N 39 CSI1_RX2_N
20 CSI2_A_GPIO3_DV 40 VCC_CSI_IO
表 4-34 CSI 扩展连接器 J48 引脚排列
CSI2 连接器接口 J48
引脚编号 信号 引脚编号 信号
1 VCC_12V0 21 CSI2_RX3_P
2 CSI2_I2C_SCL_DV 22 CSI2_B_GPIO4_DV
3 VCC_12V0 23 CSI2_RX3_N
4 CSI2_I2C_SDA_DV 24 DGND
5 CSI2_RXCLK_P 25 NC
6 NC 26 NC
7 CSI2_RXCLK_N 27 NC
8 CSI2_B_GPIO1_DV 28 NC
9 CSI2_RX0_P 29 NC
10 CSI2_B_REFCLK_DV 30 EXP_3V3
11 CSI2_RX0_N 31 NC
12 DGND 32 EXP_3V3
13 CSI2_RX1_P 33 NC
14 CSI2_RSTZ_DV 34 EXP_3V3
15 CSI2_RX1_N 35 NC
16 DGND 36 EXP_3V3
17 CSI2_RX2_P 37 NC
18 CSI2_B_GPIO2_DV 38 VCC_CSI_IO
19 CSI2_RX2_N 39 NC
20 CSI2_B_GPIO3_DV 40 VCC_CSI_IO
