4.19 MLB 接口

通用处理器板支持媒体本地总线 (MLB) 接口。

来自 J721E SoC 的差分 MLB 信号对被路由至 Samtec 接头（制造商器件型号为 QSH-020-01-L-D-DP-A-K）。该接口是为与 MicroChip 的 MLB 物理接口板搭配使用而设计的。差分信号的路由特性阻抗为 100E，并且还分别为 N 和 P 信号提供了上拉和下拉选项。来自扩展器（I2C 地址 0x22，I2C0）的复位信号通过一个下拉电阻器来避免悬空，中断信号配备一个上拉电阻器并路由到 J721E SoM。

从 CP 板向连接器提供 12V 和 3.3V 的电压；从 J721E SoC 的 I2C0 端口向 MLB 接头提供 I2C 控制功能。

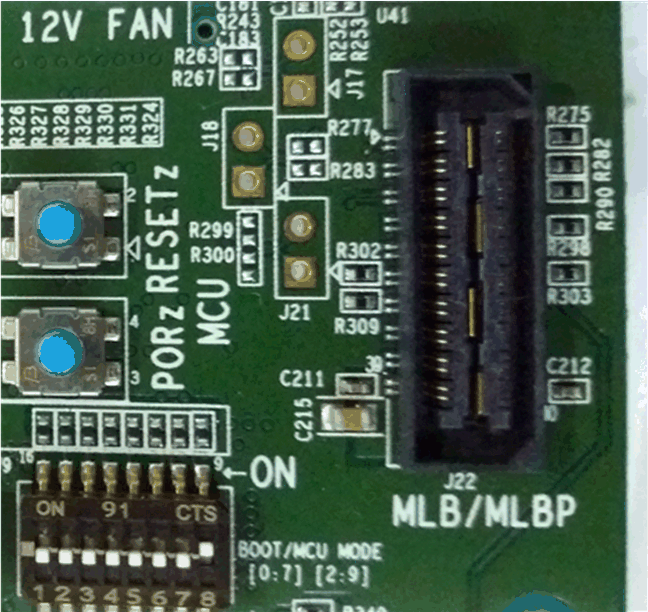

GUID-4035DA87-EBB9-4F60-9C9E-B7BE5A19F46D-low.gif图 4-39 MLB 接口连接器

表 4-23 列出了 MLB 接头 J22 (QSH-020-01-L-D-DP-A) 的引脚排列。

表 4-23 MLB 接头引脚排列
引脚编号 信号 引脚编号 信号
1 MLB0_MLBSIG_N 2 H_MLB0_MLBCLK
3 MLB0_MLBSIG_P 4 NC
5 NC 6 H_MLB0_MLBSIG
7 NC 8 NC
9 MLB0_MLBDAT_N 10 H_MLB0_MLBDAT
11 MLB0_MLBDAT_P 12 NC
13 NC 14 NC
15 NC 16 H_MLB0_REFCLK
17 MLB0_MLBCLK_N 18 NC
19 MLB0_MLBCLK_P 20 NC
21 DGND 22 DGND
23 NC 24 MLB0_GPIO0
25 MLB_RSTz 26 NC
27 NC 28 NC
29 NC 30 NC
31 NC 32 NC
33 I2C0_SCL 34 MLB_INT#
35 I2C0_SDA 36 NC
37 VSYS_IO_3V3 38 VSYS_IO_3V3
39 VSYS_IO_3V3 40 VCC_12V0
