3.6 JTAG 仿真

通用处理器板包含会通过 Micro B 连接器 J3 进行的 XDS110 类板载仿真功能。该板还通过 MIPI 60 引脚接头 (J16) 支持外部仿真。当连接外部仿真器时，XDS110 仿真电路路径将自动断开。

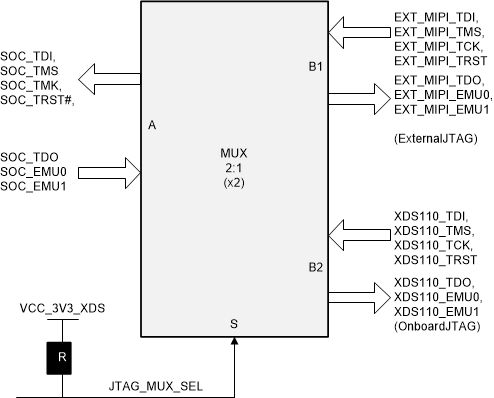

GUID-A1589B8D-7074-4575-85C7-7062F0173146-low.gif图 3-8 JTAG 多路复用器
表 3-11 JTAG 1:2 多路复用器选择
条件 MUX_SEL 函数
XDS110 由 USB 供电 高 A<->B2 端口 [板载仿真]
连接了外部仿真器 低 A<->B1 端口 [外部仿真]

如前所述，该设计包含一个 MIPI 60 引脚 (J16) 连接器，该连接器具有用于实现 JTAG 和跟踪功能的接头。跟踪引脚与其他功能（McASP10、McASP11 和 GPMC0）涉及多路复用，并使用板载多路复用器来选择不同的功能。该多路复用器默认为 MIPI 60 引脚连接器。该 1:3 多路复用器通过通用处理器板上的 I2C GPIO 扩展器 2（I2C 地址：0x22；I2C Inst：I2C0）的位进行控制。可选择使用 DIP 开关 SW3 位置 2 来设置状态，从而实现默认选择 GPMC 至扩展接口（用于引导支持）。

表 3-12 TI 60 引脚连接器 (J16) 引脚排列
引脚编号 信号 引脚编号 信号
1 VSYS_IO_3V3 31 TRC_DATA6
2 MIPI_TMS 32 NC
3 MIPI_TCK 33 TRC_DATA7
4 MIPI_TDO 34 NC
5 MIPI_TDI 35 TRC_DATA8
6 MIPI_TGTRST# 36 NC
7 MIPI_RTCK 37 TRC_DATA9
8 MIPI_TRST_PD
(EXT_MIPI_TRST#)		 38 EXT_MIPI_EMU0
9 MIPI_nTRSTPU 39 TRC_DATA10
10 NC 40 EXT_MIPI_EMU1
11 NC 41 TRC_DATA11
12 VSYS_IO_3V3 42 NC
13 TRC_CLK 43 TRC_DATA12
14 NC 44 NC
15 DGND 45 TRC_DATA13
16 DGND 46 NC
17 TRC_CTL 47 TRC_DATA14
18 TRC_DATA19 48 NC
19 TRC_DATA0 49 TRC_DATA15
20 TRC_DATA20 50 NC
21 TRC_DATA1 51 TRC_DATA16
22 TRC_DATA21 52 NC
23 TRC_DATA2 53 TRC_DATA17
24 NC 54 NC
25 TRC_DATA3 55 TRC_DATA18
26 NC 56 NC
27 TRC_DATA4 57 DGND
28 NC 58 JTAG_MUX_SEL
29 TRC_DATA5 59 NC
30 NC 60 NC

EVM 通用处理器板套件包含两个 JTAG 转换器，一个用于将 MIPI 60 引脚转换为 TI14 引脚 JTAG 仿真器，另一个用于将 MIPI 60 引脚转换为 CTI20 引脚 JTAG。

表 3-13 所示为 TI14 引脚和 CTI 20 引脚 JTAG 转换器的引脚排列。

表 3-13 cTI20 引脚连接器 (J1-Refer PROC081E2 SCH) 引脚排列
引脚编号 信号 引脚编号 信号
1 MIPI_20_TMS 11 MIPI_20_TCK
2 MIPI_20_TRST 12 DGND
3 MIPI_20_TDI 13 MIPI_20_EMU0
4 MIPI_20_TDIS 14 MIPI_20_EMU1
5 MIPI_20_VTREF 15 SYSRST#
6 NC（键控） 16 DGND
7 MIPI_20_TDO 17 NC
8 20PJTAG_DET 18 NC
9 MIPI_20_RTCK 19 NC
10 数字接地 (DGND) 20 DGND
表 3-14 TI14 引脚连接器 (J2-Refer PROC081E2 SCH) 引脚排列
引脚编号 信号 引脚编号 信号
1 MIPI_14_TMS 8 14PJTAG_DET
2 MIPI_14_TRST 9 MIPI_14_RTCK
3 MIPI_14_TDI 10 数字接地 (DGND)
4 MIPI_14_TDIS 11 MIPI_14_TCK
5 MIPI_14_VTREF 12 DGND
6 NC（键控） 13 MIPI_14_EMU0
7 MIPI_14_TDO 14 MIPI_14_EMU1
