14.3.1 3.3V I/O 电源主要布局注意事项 - ZCZ

使用 AM263x controlCARD EVM (TMDSCNCD263) 探索 AM26x ZCZ 器件上的 3.3V 电源系统，从 3.3V 降压转换器（TPS62913RPUR，U30）开始，经由电路板电源平面，并终止于 BGA 大容量和每引脚去耦电容器阵列。一个通用降压转换器为所有 AM263x 数字 I/O、模拟 I/O 和其余的 controlCARD 3.3V 负载供电。这在所有 3.3V 数字电平 I/O 共用一个公共电源的大多数设计中很常见。本地 AM263x 3.3V 模拟电源网的额外滤波是通过铁氧体磁珠 FL13 和相关电容器的 LC 滤波器完成的。这用于创建一个低 IR 压降低通滤波器，该滤波器衰减 TPS62913RPUR 稳压器的高频开关谐波。

  • 需要对所有电源和接地回路过孔扇出使用宽 15mil 的走线。
  • 3.3V I/O 电源往往在系统中的多个器件之间共享，建议在 PCB 上使用非常宽的电源平面进行布线，以尽可能减少所有元件（包括 AM263x、AM263Px 或 AM261x）的 IR 压降。
  • 需要使用紧密耦合的相邻接地回路参考平面，以实现更佳的瞬态性能和 EMI 耦合。
  • 需要使用覆盖 BGA 3.3V 电源引脚区域的宽电源平面入口，以实现更小的 IR 压降和更佳的瞬态性能。
  • 采用较大封装、较低频率的大容量电容需放置在 MCU BGA 附近，过孔需直接连接到电源平面路径。
  • 采用较小封装、较高频率的去耦电容需要直接放置在 BGA 扇出过孔上，并以尽可能小的狗骨配置连接到电源和接地回路过孔。
AM263x controlCARD 摘录 – 第 5 层和第 6 层上的 3.3V 数字和模拟电源平面图 14-12 AM263x controlCARD 摘录 – 第 5 层和第 6 层上的 3.3V 数字和模拟电源平面

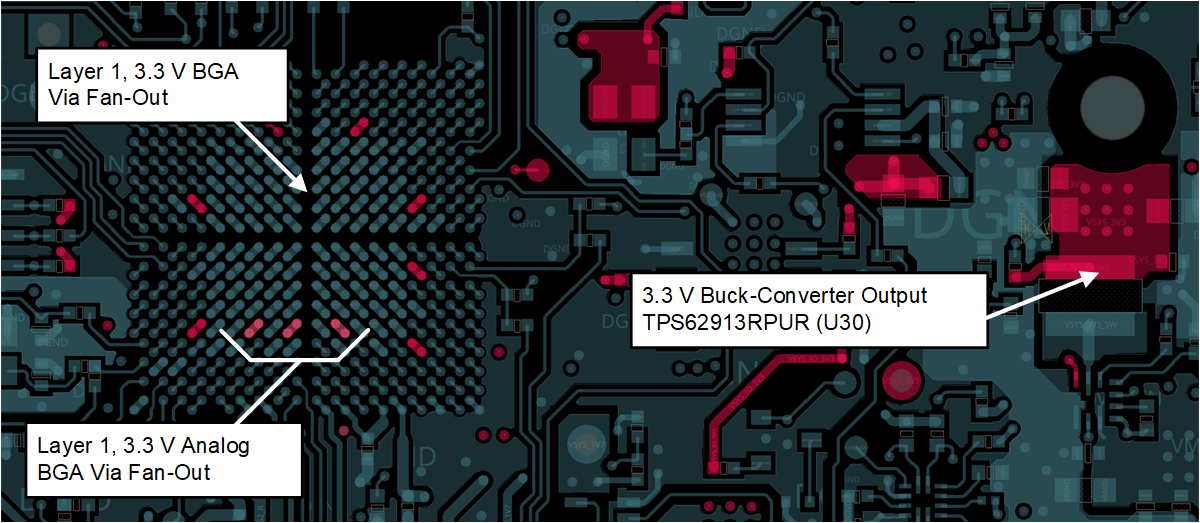

AM263x controlCARD 摘录 – 3.3V 数字 I/O 和模拟 I/O BGA 引脚排列和稳压器输出图 14-13 AM263x controlCARD 摘录 – 3.3V 数字 I/O 和模拟 I/O BGA 引脚排列和稳压器输出
AM263x controlCARD 摘录 – 常见的 3.3V 平面转换过孔图 14-14 AM263x controlCARD 摘录 – 常见的 3.3V 平面转换过孔
AM263x controlCARD 摘录 – 第 6 层上的 3.3V 数字和模拟平面图 14-15 AM263x controlCARD 摘录 – 第 6 层上的 3.3V 数字和模拟平面

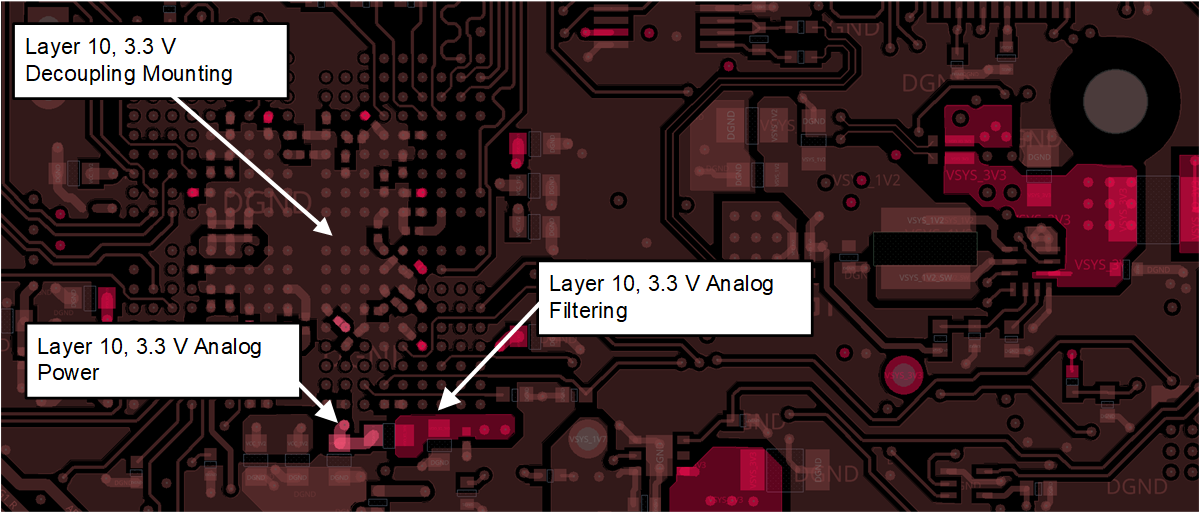

AM263x controlCARD – 3.3V 数字和模拟电源去耦安装，第 10 层图 14-16 AM263x controlCARD – 3.3V 数字和模拟电源去耦安装，第 10 层
