14.4.2 1.8V 主要布局注意事项 - ZFG

使用 AM261x LaunchPad EVM (LP-AM261) 探索 AM261x ZFG 器件上的 1.8V 电源网。本地 AM261x 1.8V PLL 电源网的额外滤波是通过铁氧体磁珠 FB3 和相关电容器的 LC 滤波器完成的。这用于创建一个额外的低 IR 压降低通滤波器，该滤波器将衰减 1.8V LDO 模拟输出上存在的任何高频噪声。

  • 需要对所有电源和接地回路过孔扇出使用宽 10mil 的走线。
  • 1.8V 数字和模拟电压由片上 LDO 生成，因此已高度本地化为 BGA 引脚排列。
  • 需要使用紧密耦合的相邻接地回路参考平面，以实现更佳的瞬态性能和 EMI 耦合。
  • 需要使用更小的电源平面或更宽的走线，以实现跨相关 BGA 引脚的更小 IR 压降和更佳瞬态布线。
  • 采用较小封装、较高频率的去耦电容需要直接放置在 BGA 扇出过孔上，并以尽可能小的狗骨配置连接到电源和接地回路过孔。

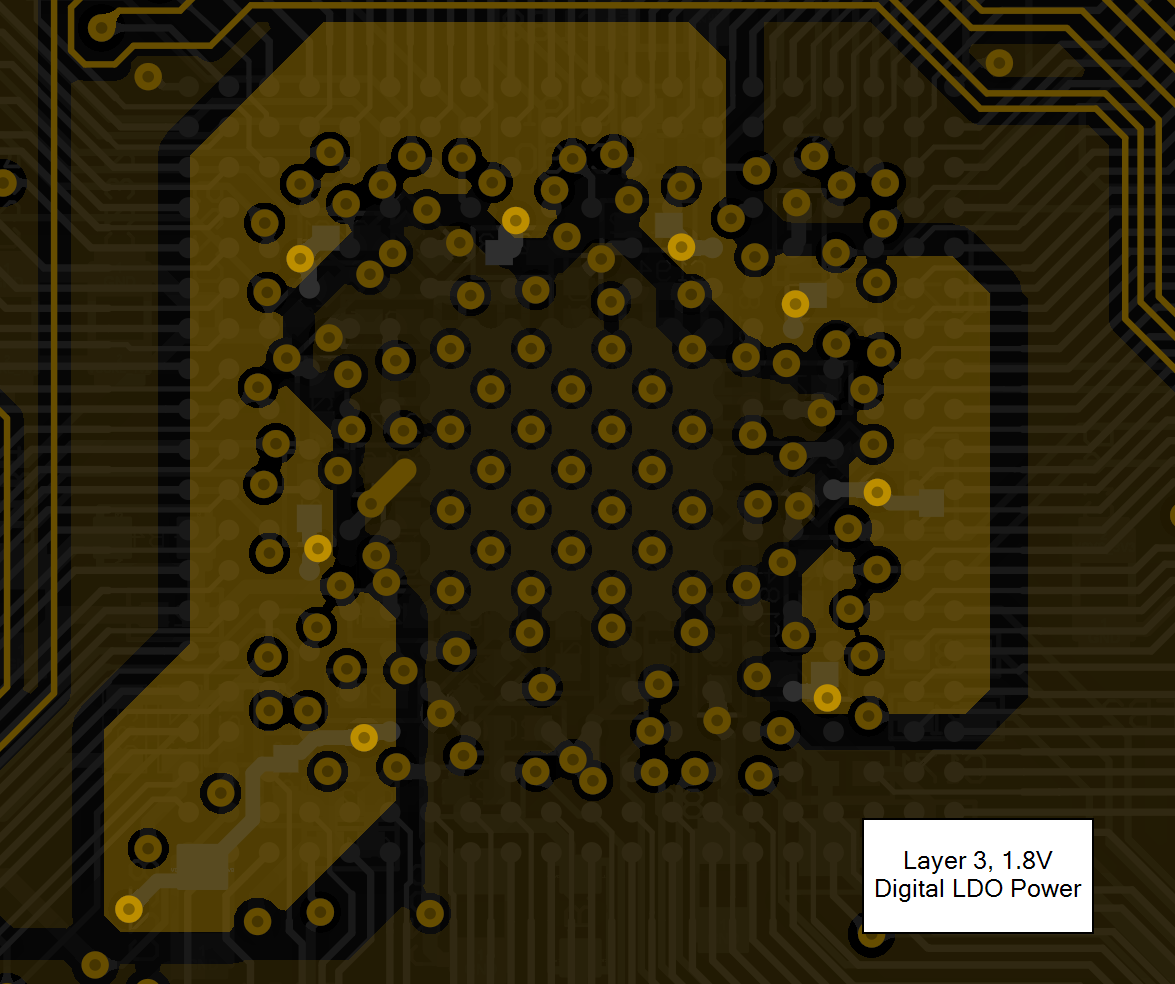

AM261x LaunchPad 摘录 – 1.8V 数字电源过孔扇出和平面布线，第 3 层图 14-26 AM261x LaunchPad 摘录 – 1.8V 数字电源过孔扇出和平面布线，第 3 层

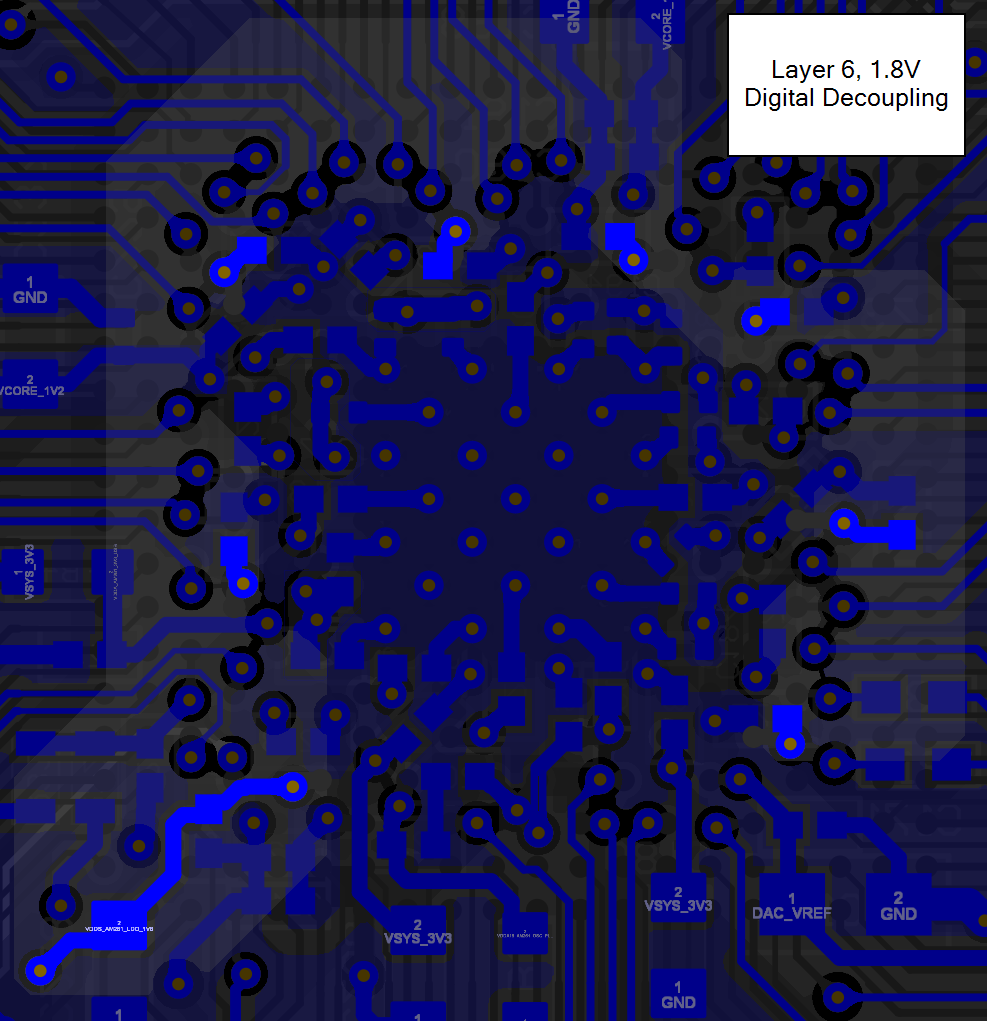

AM261x LaunchPad 摘录 – 第 6 层上的 1.8V 数字电源去耦图 14-27 AM261x LaunchPad 摘录 – 第 6 层上的 1.8V 数字电源去耦

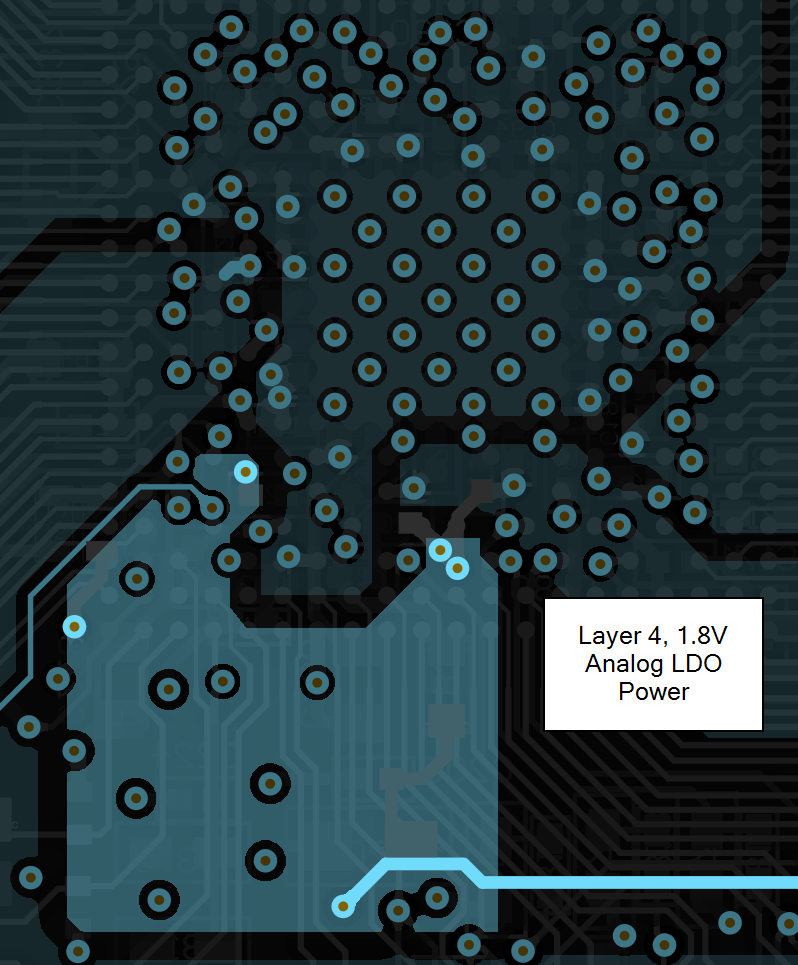

AM261x LaunchPad 摘录 – 1.8V 模拟电源过孔扇出和平面布线，第 4 层图 14-28 AM261x LaunchPad 摘录 – 1.8V 模拟电源过孔扇出和平面布线，第 4 层

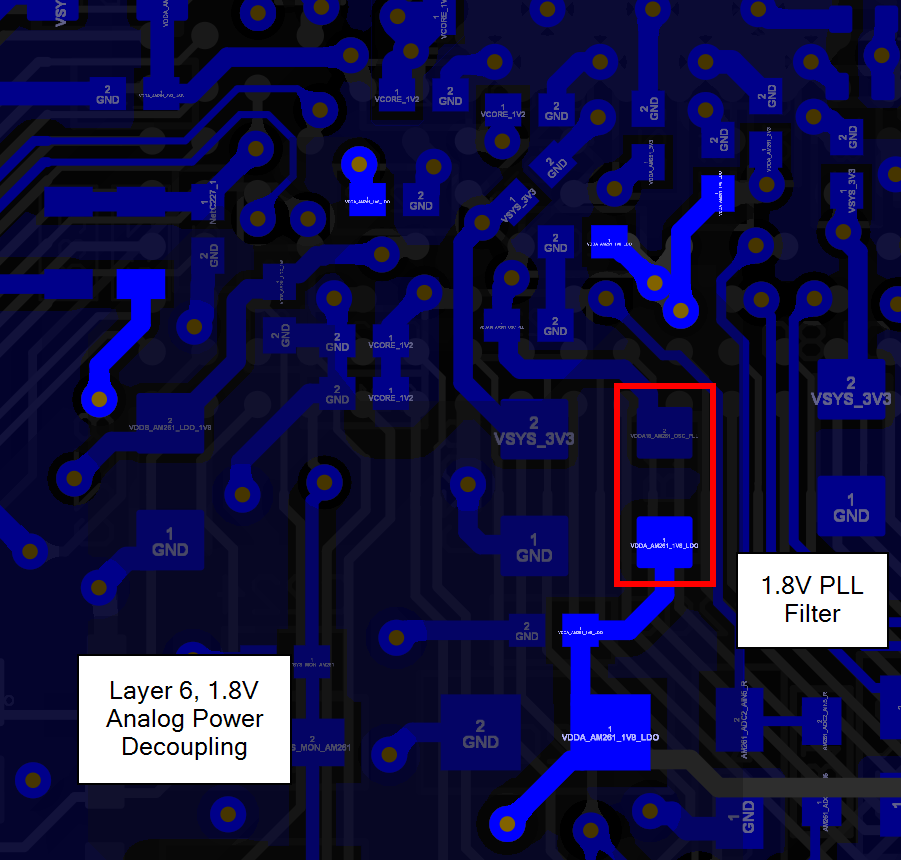

AM261x LaunchPad 摘录 – 第 6 层上的 1.8V 模拟电源去耦图 14-29 AM261x LaunchPad 摘录 – 第 6 层上的 1.8V 模拟电源去耦

用于 4 层 PCB 的 1.2V 内核数字电源走线方案正在研究中，本文档的日后修订版中可能会包含相关内容。
