14.1.1 接地回路 - ZCZ 封装 AM26x 器件

必须利用所有可用的接地回路 BGA，在 AM263x、AM263Px 或 AM261x 封装与连接的 PCB 之间建立尽可能更好的电气和热连接。从信号完整性、EMI/EMC 和热性能的角度来看，最大限度地提高 VSS BGA 的使用率至关重要。

除非设计中使用了单独的顶部封装散热器，否则 VSS BGA（以及作用较小的 VDDCORE）是 BGA 封装的唯一散热连接。为了实现所需的热性能，AM26x-ZCZ PCB 设计必须遵守以下散热过孔设计要求。

  • BGA 中心至少有 49 个 VSS 过孔必须短接到 PCB 接地回路平面。但是，如果可能，为了获得最佳热性能，所有 VSS BGA 需要连接到 PCB 接地回路平面。
  • 应在 BGA 正下方尽可能多的层上使用实心接地回路平面。
  • 对于 VSS BGA 焊盘连接，应在顶部或底部安装层上使用实心接地回路或尽可能宽的引线。
  • VSS 过孔钻孔应使用尽可能大的钻孔直径。这将充分增加过孔的表面积，从而提供最低的热阻。
  • 如有可能，需要使用导热材料填充 VSS 过孔。

所有这些散热过孔要求必须与设计所需的功率和信号扇出保持平衡。

AM26x 器件包含模拟和数字接地回路引脚。模拟和数字接地回路引脚需要短接至 PCB 上的一组公共接地回路平面，以实现更佳的噪声和 EMI 性能，因为这会为所有返回电流创建尽可能低的阻抗路径。TI 不建议将这两条返回路径分开，因为这通常会导致数字和模拟信号路径的返回路径性能降低。

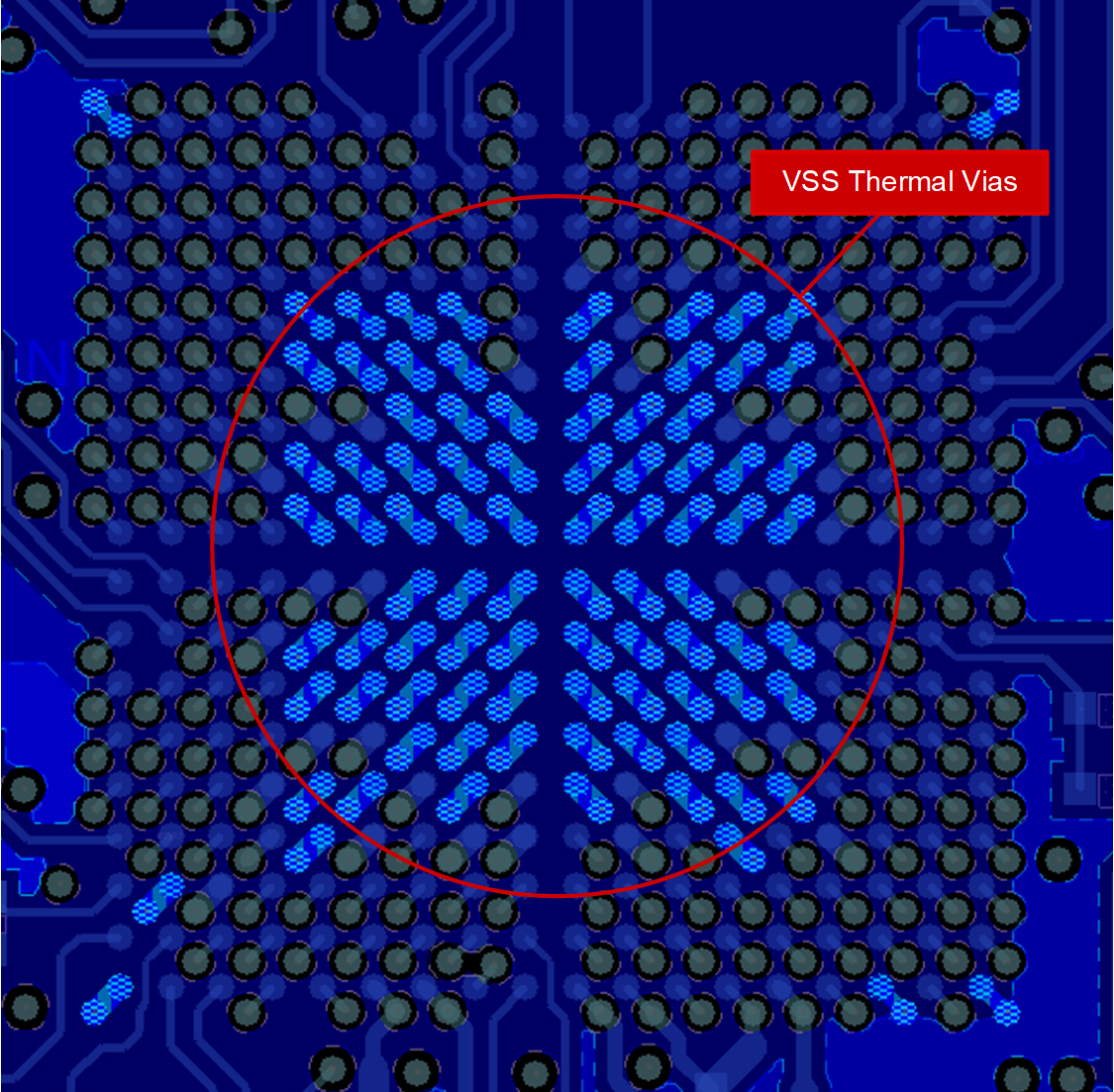

AM263x controlCARD 摘录 – AM263x BGA 第 1 层和第 2 层下的接地回路过孔图 14-1 AM263x controlCARD 摘录 – AM263x BGA 第 1 层和第 2 层下的接地回路过孔
AM263x controlCARD 摘录 – AM263x BGA 第 10 层下的接地回路过孔图 14-2 AM263x controlCARD 摘录 – AM263x BGA 第 10 层下的接地回路过孔
