6.6 典型特性

VPIN = VAVIN = 12V，TA = 25°C，fsw = 325kHz（除非另有说明）。使用德州仪器 (TI) 评估模块 (EVM) 测量安全工作区曲线。

VIN = 5V VOUT = 1 V 缓冲器 = 1nF + 1Ω
fSW = 325 kHz L = 300nH RBOOT = 0Ω

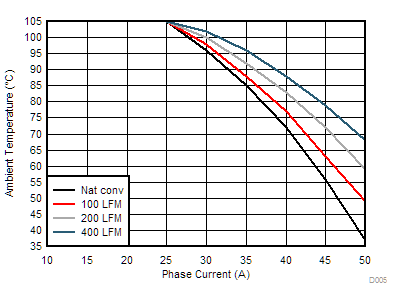

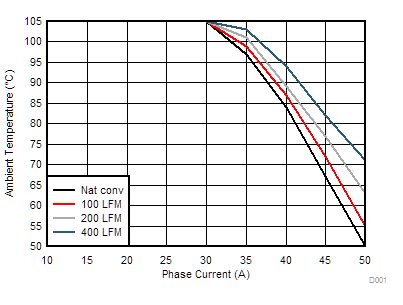

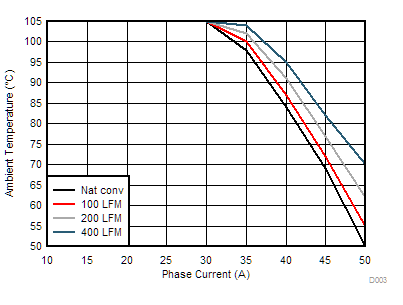

图 6-1 TPS546D24A 安全操作区域
VIN = 12V VOUT = 1 V 缓冲器 = 1nF + 1Ω
fSW = 325 kHz L = 300nH RBOOT = 0Ω

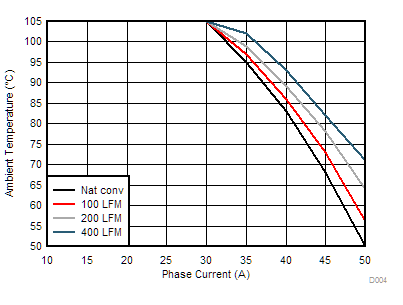

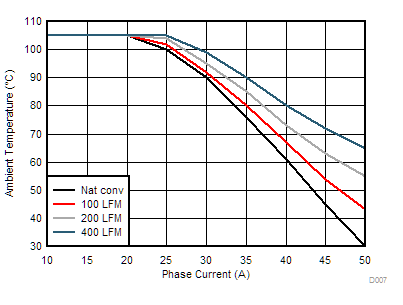

图 6-3 TPS546D24A 安全操作区域
VIN = 12V VOUT = 3.3V 缓冲器 = 1nF + 1Ω
fSW = 325 kHz L = 300nH RBOOT = 0Ω

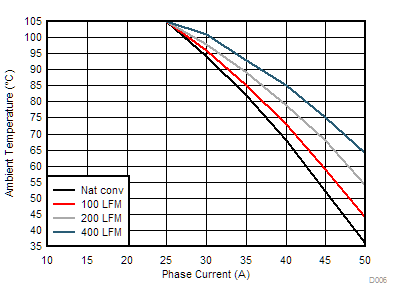

图 6-5 TPS546D24A 安全操作区域
VIN = 12V VOUT = 5V 缓冲器 = 1nF + 1Ω
fSW = 325 kHz L = 300nH RBOOT = 0Ω
图 6-7 TPS546D24A 安全操作区域
VIN = 5V L = 300nH 缓冲器 = 1nF + 1Ω
fSW = 325 kHz RDCR = 0.15mΩ RBOOT = 0Ω
图 6-9 TPS546D24A 效率与输出电流的关系
VIN = 12V L = 300nH 缓冲器 = 1nF + 1Ω
fSW = 325 kHz RDCR = 0.15mΩ RBOOT = 0Ω
图 6-11 TPS546D24A 效率与输出电流的关系
GUID-8559E748-F8BD-414C-A240-28667619476D-low.gif图 6-13 低侧 MOSFET 导通电阻 (RDS(on))
与结温间的关系
VOUT_COMMAND = 1V

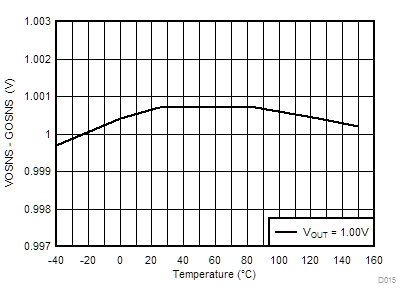

图 6-15 输出电压与结温间的关系

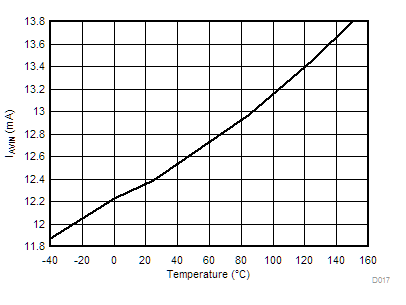

图 6-17 非开关输入电流 (IAVIN)
与结温间的关系
IBP1V5 = 2mA VPVIN = VAVIN= 12V
图 6-19 BP1V5 电压与结温间的关系

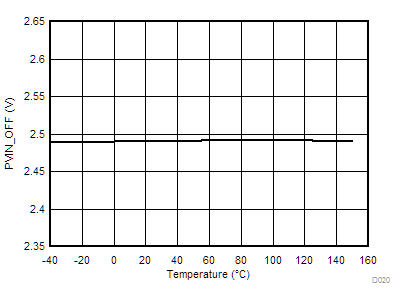

GUID-FED47958-0522-4B88-8698-C342BD46D707-low.gif图 6-21 关断电压与结温间的关系
VIN = 5V VOUT = 1 V 缓冲器 = 1nF + 1Ω
fSW = 550 kHz L = 300nH RBOOT = 0Ω
图 6-2 TPS546D24A 安全操作区域
VIN = 12V VOUT = 1 V 缓冲器 = 1nF + 1Ω
fSW = 550 kHz L = 300nH RBOOT = 0Ω
图 6-4 TPS546D24A 安全操作区域
VIN = 12V VOUT = 3.3V 缓冲器 = 1nF + 1Ω
fSW = 550 kHz L = 300nH RBOOT = 0Ω
图 6-6 TPS546D24A 安全操作区域
VIN = 12V VOUT = 5V 缓冲器 = 1nF + 1Ω
fSW = 550 kHz L = 300nH RBOOT = 0Ω
图 6-8 TPS546D24A 安全操作区域
VIN = 5V L = 300nH 缓冲器 = 1nF + 1Ω
fSW = 550 kHz RDCR = 0.15mΩ RBOOT = 0Ω
图 6-10 TPS546D24A 效率与输出电流的关系
VIN = 12V L = 300nH 缓冲器 = 1nF + 1Ω
fSW = 550 kHz RDCR = 0.15mΩ RBOOT = 0Ω
图 6-12 TPS546D24A 效率与输出电流的关系
GUID-C4D7CBD5-6F39-461A-AF1E-CC861BDA7D54-low.gif图 6-14 高侧 MOSFET 导通电阻 (RDS(on))
与结温间的关系

图 6-16 开关频率
与结温的关系
IVDD5 = 10mA VPVIN = VAVIN= 12V

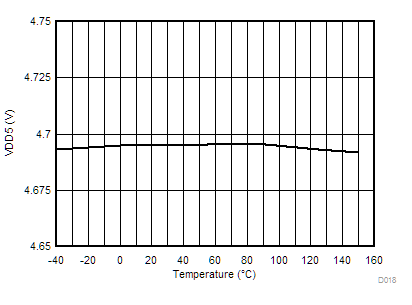

图 6-18 VDD5 电压与结温间的关系

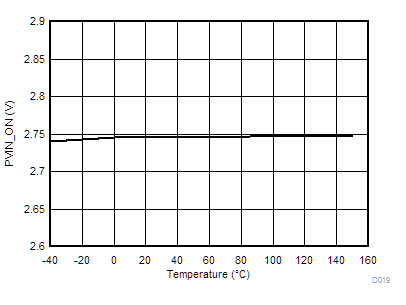

GUID-9AC5EFA1-7D2A-43B5-A641-B954E7374214-low.gif图 6-20 导通电压与结温间的关系

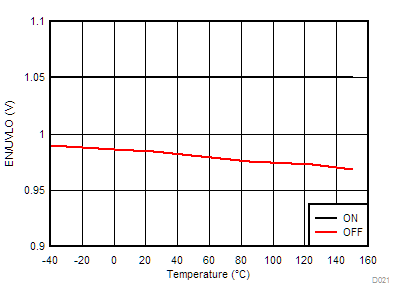

GUID-6D80E038-90A8-49E8-99FF-07A26D5508BA-low.gif图 6-22 EN/UVLO 阈值与结温间的关系
