7.4 电源相关建议

该器件需要两个不同的电源电压。VA19 电源总线需要 1.9V 直流电，VA11 和 VD11 电源总线需要 1.1V 直流电。

电源电压必须具有低噪声，并提供所需的电流以实现额定器件性能。

推荐的电源架构包括以下两种：

  1. 使用降压高效开关转换器，然后进行第二级稳压，以降低开关噪声并提高电压精度。
  2. 使用高效开关转换器直接降低最终的 ADC 电源电压。该方法可提供出色的效率，但必须注意尽可能降低开关噪声，以防止 ADC 性能下降。

TI WEBENCH® Power Designer 可用于选择和设计所需的各个电源元件：请参阅 WEBENCH® Power Designer

推荐的开关稳压器包括 TPS7H4002-SP、TPS7H4011-SP、TPS7H4001-SP 以及类似器件。

推荐的低压降 (LDO) 线性稳压器包括 TPS7A4501-SP、TPS7H1121-SP、TPS7H1111-SP 以及类似器件。

对于仅开关的方法，纹波滤波器经设计必须能对直流/直流转换器的开关频率和开关频率的谐波进行充分的滤波。请注意，WEBENCH® 报告的开关频率，并设计 EMI 滤波器和电容器组合，以使陷波频率根据需要居中。每种应用对电源电压噪声的容忍度不同，因此没有严格的纹波要求。图 7-3 和图 7-4 展示了这两种方法。

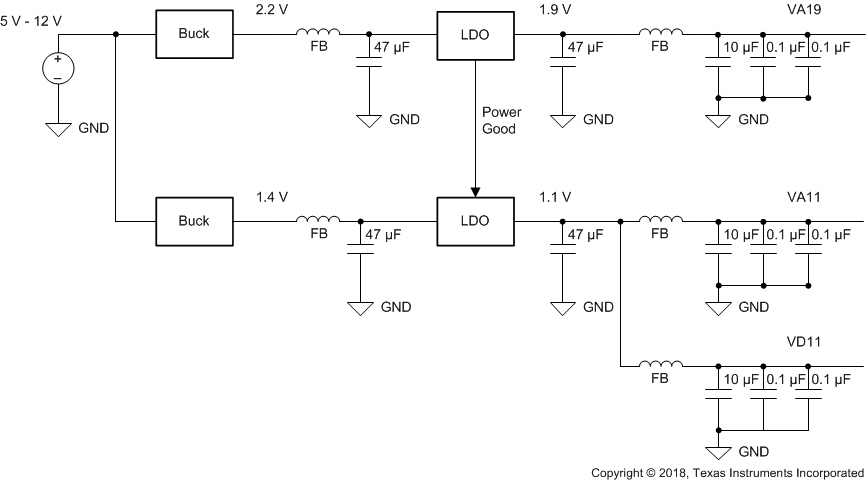

ADC12DJ5200-SP LDO 线性稳压器方法示例
FB = 铁氧体磁珠滤波器。
图 7-3 LDO 线性稳压器方法示例

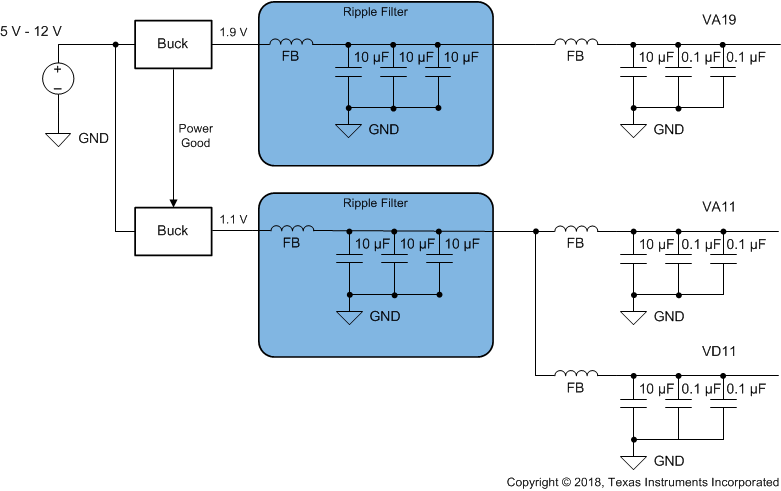

ADC12DJ5200-SP 仅开关的方法示例
纹波滤波器陷波频率应与降压转换器的 fs 相匹配。
FB = 铁氧体磁珠滤波器。
图 7-4 仅开关的方法示例
