6.4.6.1 串行器测试模式详细信息

通过将 JTEST（请参阅 JESD204C 测试模式控制寄存器）设置为所需的测试模式来启用测试模式。以下各节详细介绍了每个测试模式。无论使用何种测试模式，串行器输出（通道数、速率）都会根据 JMODE 上电。仅在禁用 JESD204C 链路时启用测试模式。图 6-24 提供了展示各种测试模式插入点的例图。

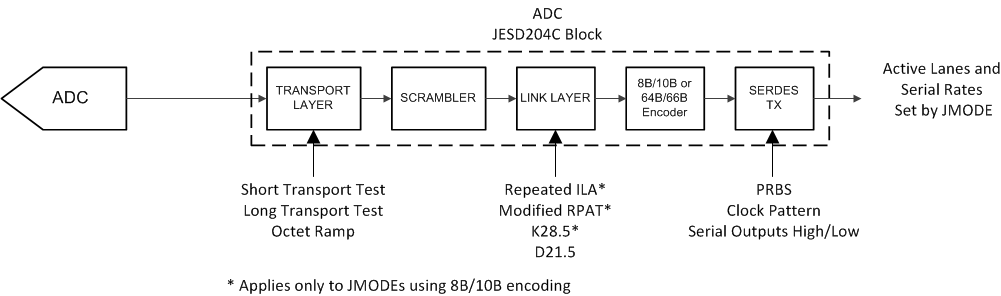

ADC12DJ5200-SP 测试模式插入点图 6-24 测试模式插入点
