6.3.7.3 时变滤波器

当 ADC 在双输入单通道模式（基于 JMODE 设置和 SINGLE_INPUT 设置）下运行时，可以在时变滤波器模式下设置 PFIR 滤波器。此模式支持具有两个系数集的时变滤波器，这两个系数集在每个样本之间交替变化。每个系数集包含 9 个可以单独设置的系数。滤波器的中心抽头分辨率为 18 位、LSB 权重为 2-16。非中心抽头的分辨率为 12 位，可编程 LSB 权重为 2-10、2-11、2-12、2-13、2-14、2-15 或 2-16。所有非中心抽头的 LSB 权重相同。时变滤波器模式的方框图如图 6-6 所示，备选方框图如所图 6-7 示，其中展示了 I/Q 校正类型拓扑中的等效滤波器。

ADC12DJ5200-SP 时变滤波器 PFIR 方框图图 6-6 时变滤波器 PFIR 方框图

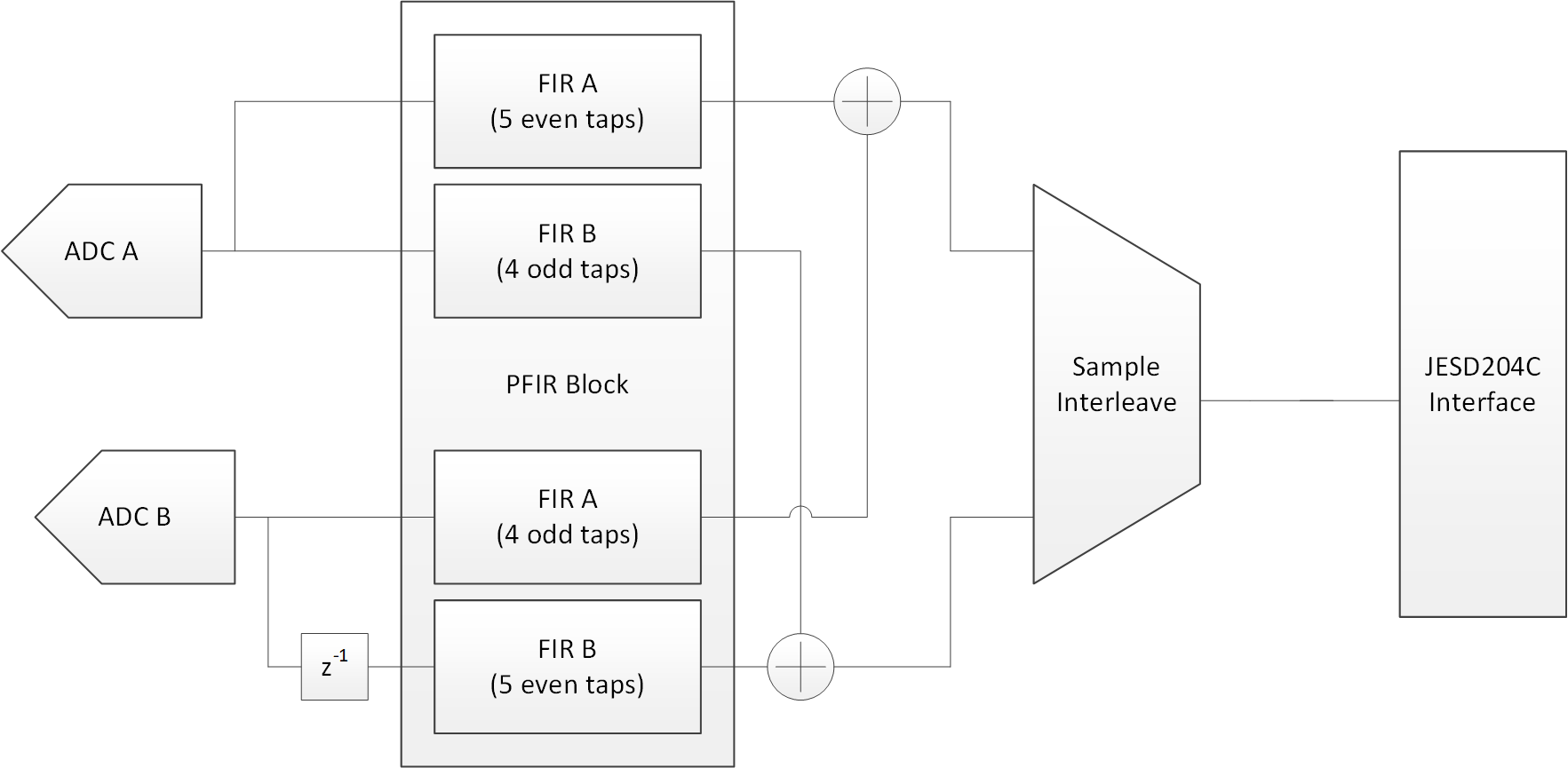

ADC12DJ5200-SP 备选 I/Q 校正型滤波器方框图图 6-7 备选 I/Q 校正型滤波器方框图
