6.3.9 JESD204C 接口

ADC12DJ5200-SP 使用 JESD204C 高速串行接口，可在数据转换器中将数据从 ADC 传输到接收逻辑器件。许多现有的 JESD204C 输出格式可与现有的 JESD204B 接收器向后兼容，其中涵盖了 ADC12DJ2700 和 ADC12DJ3200 中多种 JESD204B 模式。器件串行通道能够以 8B/10B 编码和 64B/66B 编码运行。最多可使用 16 个通道来降低与速度受限逻辑器件连接时的通道速率。8B/10B 和 64B/66B 编码的 JESD204C 之间存在一些差异，本节将介绍这些差异。图 6-19 展示了 8B/10B 编码的 JESD204C 接口的简化方框图，图 6-20 展示了 64B/66B 编码的 JESD204C 接口的简化方框图。

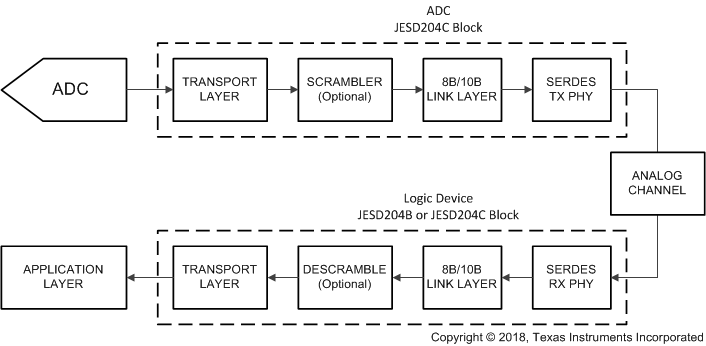

ADC12DJ5200-SP 8B/10B 编码的 JESD204C 简化接口图图 6-19 8B/10B 编码的 JESD204C 简化接口图

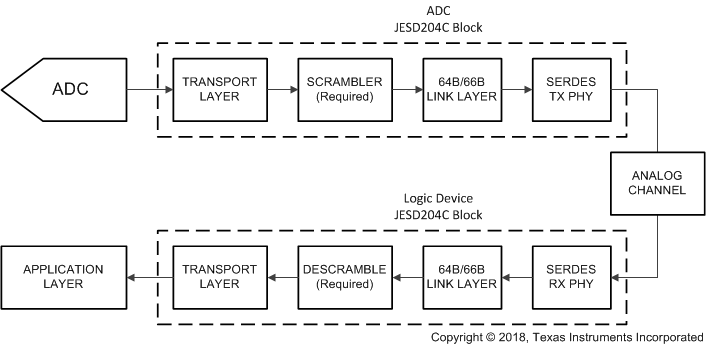

ADC12DJ5200-SP 64B/66B 编码的 JESD204C 简化接口图图 6-20 64B/66B 编码的 JESD204C 简化接口图

表 6-16 中简要总结了 JESD204C 接口中使用的各种信号以及相关器件引脚名称以供参考。大多数信号都能在 8B/10B 和 64B/66B 编码的 JESD204C 之间通用，但 SYNC 除外，在 64B 或 66B 编码时，实现块同步不需要该信号。已编码到数据流中的同步标头可用于块同步，而不是 SYNC 信号。

表 6-16 JESD204C 信号总结
信号名称引脚名称8B/10B64B/66B说明
数据DA[7:0]+、DA[7:0]–、DB[7:0]+、DB[7:0]–是是8B/10B 或 64B/66B 编码后的高速串行化数据
SYNCSYNCSE、TMSTP+、TMSTP–是否链路初始化信号（握手），切换为低电平以启动代码组同步 (CGS) 过程。不用于 64B/66B 编码模式，除非用于 NCO 同步。
器件时钟CLK+、CLK-是是ADC 采样时钟，也用于为数字逻辑和输出串行器计时。
SYSREFSYSREF+、SYSREF–是是用于确定性复位每个 JESD204C 器件中的内部本地多帧时钟 (LMFC) 或本地扩展多块时钟 (LEMC) 计数器的系统计时参考

该器件并不支持 JESD204C 的所有可选特性。表 6-17中提供了受支持特性和不受支持特性的列表。

表 6-17 支持的 JESD204C 特性声明
字母标识符参考条款特性在 ADC12DJ5200-SP中支持
a第 8 条8B/10B 链路层支持
b第 7 条64B/66B 链路层支持
c第 7 条64B/80B 链路层不支持
d第 7 条使用 64B/66B 或 64B/80B 链路层时的命令通道不支持
e第 7 条使用 64B/66B 或 64B/80B 链路层时的前向纠错 (FEC)支持
f第 7 条使用 64B/66B 或 64B/80B 链路层时的 CRC3不支持
g第 8 条使用 8B/10B 链路层时的物理 SYNC 引脚支持
h第 7 条，第 8 条子类 0不受支持，但子类 1 发送器与子类 0 接收器兼容
i第 7 条，第 8 条子类 1支持
j第 8 条子类 2不支持
k第 7 条，第 8 条单个链路中的通道对齐支持
l第 7 条，第 8 条子类 1，通过 MULTIREF 信号支持多点链路上的通道对齐不支持
m第 8 条SYNC 接口时序与 JESD204A 兼容支持
n第 8 条SYNC 接口时序与 JESD204B 兼容支持
