7.5.5 随机读取

如图 7-11 所示，单字节数据读取传输始于控制器器件发送启动条件，后跟 I2C 器件地址和读取/写入位。对于数据读取传输，实际上先后完成了写入和读取操作。最初，执行写入以传输要读取的内部存储器地址的地址字节。因此，读取/写入位为 0。在接收到地址和读取/写入位后，器件会以一个确认位进行响应。此外，发送内部存储器地址字节后，控制器器件会再次发送另一个启动条件，后跟地址和读取/写入位。这次，读取/写入位为 1，指示读取传输。在接收到地址和读取/写入位后，器件会再次以一个应答位进行响应。接下来，该器件从正在读取的存储器地址传输数据字节。接收到数据字节后，控制器器件发送一个无应答信号，然后是一个停止条件，以完成单字节数据读取传输。

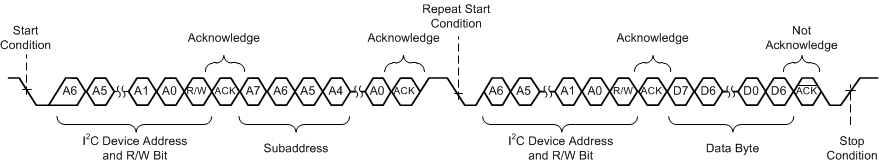

TPA6404-Q1 随机读取传输图 7-11 随机读取传输
