5.6 典型特性

TA=25℃，DVDD=3.3V，VBAT=PVDD=14.4V，RL=4Ω，fIN=1kHz，fSW=2.1MHz，，AES17 滤波器，默认 I2C 设置，使用重建滤波电感器：对于 Murata Toko 的 DFEG7030D-3R3M，参阅 节 9.2.1.4图 9-2 中的应用图（除非另有说明）

TPA6404-Q1 串扰与频率间的关系
1W BTL 模式4Ω
图 5-1 串扰与频率间的关系

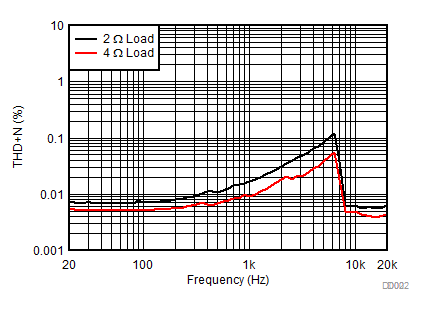

TPA6404-Q1 THD+N 与频率间的关系
Pout=1WPVDD = 18V2.1MHz
图 5-3 THD+N 与频率间的关系
TPA6404-Q1 THD+N 与功率间的关系
PVDD = 18V
图 5-5 THD+N 与功率间的关系
TPA6404-Q1 噪声与电源电压间的关系
图 5-7 噪声与电源电压间的关系
TPA6404-Q1 效率与输出功率间的关系
FO=1kHz4Ω
图 5-9 效率与输出功率间的关系
TPA6404-Q1 PVDD+VBAT PSRR 与频率之间的关系
PVDD=VBAT=14.4VDC+1Vrms
图 5-11 PVDD+VBAT PSRR 与频率之间的关系

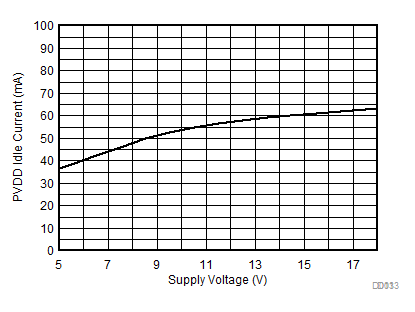

TPA6404-Q1 PVDD 空闲电流与电源电压之间的关系
VBAT = 14.4V
图 5-13 PVDD 空闲电流与电源电压之间的关系
TPA6404-Q1 PVDD+VBAT 空闲电流与电源电压之间的关系
4Ω
图 5-15 PVDD+VBAT 空闲电流与电源电压之间的关系
TPA6404-Q1 VBAT 待机电流与电源电压之间的关系
图 5-17 VBAT 待机电流与电源电压之间的关系
TPA6404-Q1 THD+N 与频率间的关系
Pout=1WPVDD = 14.4V2.1MHz
图 5-2 THD+N 与频率间的关系
TPA6404-Q1 THD+N 与功率间的关系
PVDD = 14.4V
图 5-4 THD+N 与功率间的关系
TPA6404-Q1 输出功率与电源电压间的关系
图 5-6 输出功率与电源电压间的关系
TPA6404-Q1 效率与输出功率间的关系
FO=1kHz2Ω
图 5-8 效率与输出功率间的关系
TPA6404-Q1 PVDD PSRR 与频率间的关系
PVDD=14.4VDC+1Vrms
图 5-10 PVDD PSRR 与频率间的关系
TPA6404-Q1 VBAT PSRR 与频率间的关系
VBAT=14.4VDC+1Vrms
图 5-12 VBAT PSRR 与频率间的关系
TPA6404-Q1 VBAT 空闲电流与电源电压之间的关系
4ΩPVDD = 14.4V
图 5-14 VBAT 空闲电流与电源电压之间的关系
TPA6404-Q1 PVDD 待机电流与电源电压之间的关系
图 5-16 PVDD 待机电流与电源电压之间的关系
