3.7.1 JTAG/cJTAG

F2800x 器件具有一个 JTAG 端口，该端口带四个专用引脚：TMS、TCK、TDI 和 TDO。它们对应于测试模式选择、测试时钟、测试数据输入和测试数据输出。电路板上的一个 2.2kΩ 外部上拉电阻器应该将 TMS 引脚接至 VDDIO，从而在正常运行期间使 JTAG 保持复位状态。还有一个 cJTAG（IEEE 标准 1149.7）端口，这是一个紧凑的 2 引脚 JTAG 接口，仅具有 TMS 和 TCK。当使用 cJTAG 时，其他器件功能可以被多路复用至传统的 GPIO35 (TDI) 和 GPIO37 (TDO) 引脚，用于实现完整的仿真和调试功能。

在 JTAG 和 cJTAG 之间进行选择时，请考虑接口速度、调试功能和引脚限制方面的系统要求。如果接口速度非常重要，则应使用 JTAG，因为 JTAG 速度大约是 cJTAG 速度的 2-3 倍。此外，使用 JTAG 还能够在单个 JTAG 接头上以菊花链方式连接多个器件。如果引脚使用受到限制，则应使用 cJTAG，因为使用 cJTAG 会释放器件上的 2 个 GPIO 引脚。除了性能缺点，TMS 引脚在使用 cJTAG 时是双向的，这可能会影响隔离策略。总的来说，如果引脚使用不受限制，建议使用正常的 JTAG，因为它具有性能优势。

尽管所有 C2000 评估模块中都包含 JTAG 调试探针，但 TI 不建议直接在电路板上包含 JTAG 调试探针。所有 EVM 都包含这些接头，从而可以简化调试和仿真，并能够将 EVM 用作独立调试探针。在实际的 C2000 应用中，板载调试探针不是必需的，它会增加额外的成本。相反，如果需要 JTAG 功能，则建议包含一个 JTAG 接头用于连接到外部探针。如果 MCU 目标和 JTAG 接头的距离超过 6 英寸（15.24cm）或 JTAG 链上存在其他器件，则应缓冲每个 JTAG 信号。

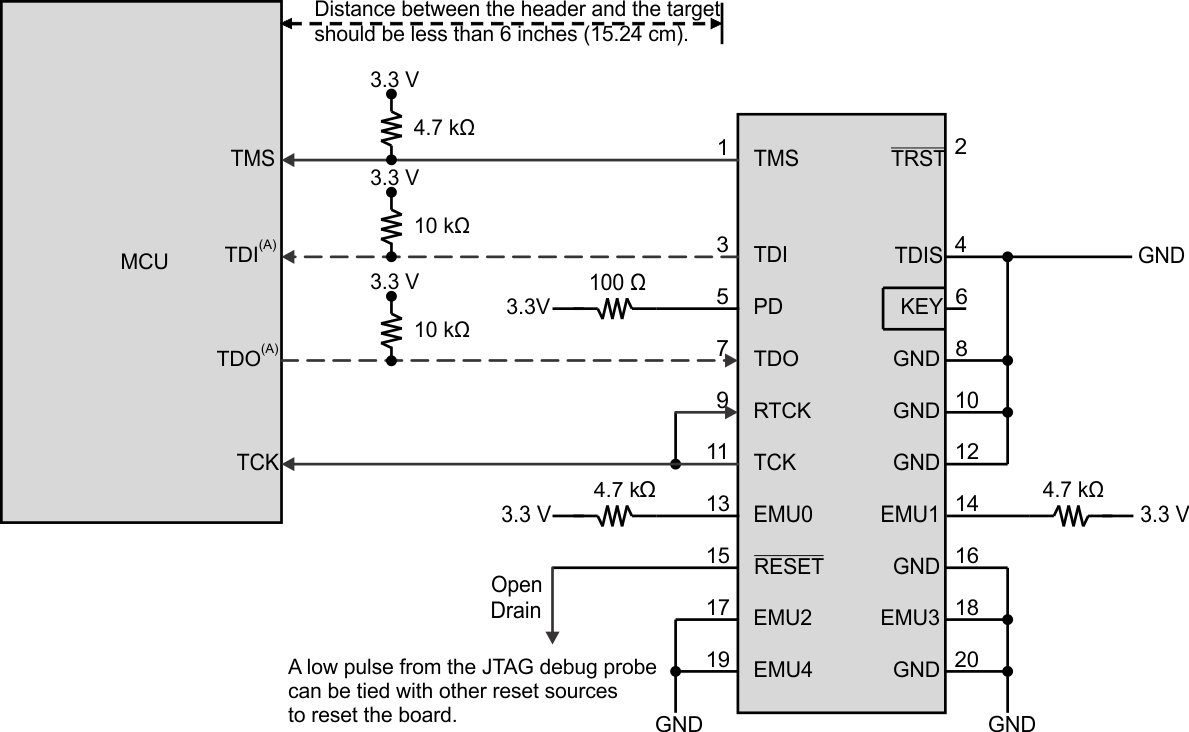

GUID-20210414-CA0I-SRWN-HLHF-C7XHW9TCXWFQ-low.gif图 3-16 典型的 JTAG 探针连接
注： TDI 和 TDO 是其各自引脚的默认多路复用器选择。默认情况下，内部上拉处于禁用状态。使用 JTAG 时，应启用内部上拉或在电路板上添加外部上拉，以避免引脚悬空。如果使用 cJTAG，则这些引脚可用作 GPIO。

有关将 JTAG 与 C2000 器件一起使用的更多信息，请参阅 C2000 MCU JTAG 连接调试。
