3.1.1 F2800x 器件

入门级和中等性能 C2000 器件提供非常适合各种应用和系统的多种封装选项。C2000 器件采用适用于简单控制系统的入门级性能封装以及适用于功能丰富的系统的更高性能封装。F280013x、F28002x、F28003x 和 F28004x 的主要器件是具有不同器件规格和功能的不同系列。此外，这些器件的每个器件都具有不同的封装和引脚排列。这提供了一个大型器件和引脚封装库，可供您选择用于设计系统。这使用户能够以优化的成本通过充分调整的外设支持来实施其系统。

所有 F2800x 器件都支持许多通信外设，包括 CAN、I2C、SCI、SPI、LIN、PMBus 和 FSI。关于模拟外设，所有这些器件都包含不同数量的 12 位 ADC、外部 ADC 通道以及带有基准 DAC 的窗口比较器 (CMPSS)。控制外设包括 eCAP、ePWM 和 eQEP。

有关 TI 的每个可用 C2000 器件的外设支持的详尽概述，请参阅 C2000 实时控制 MCU 外设参考指南。

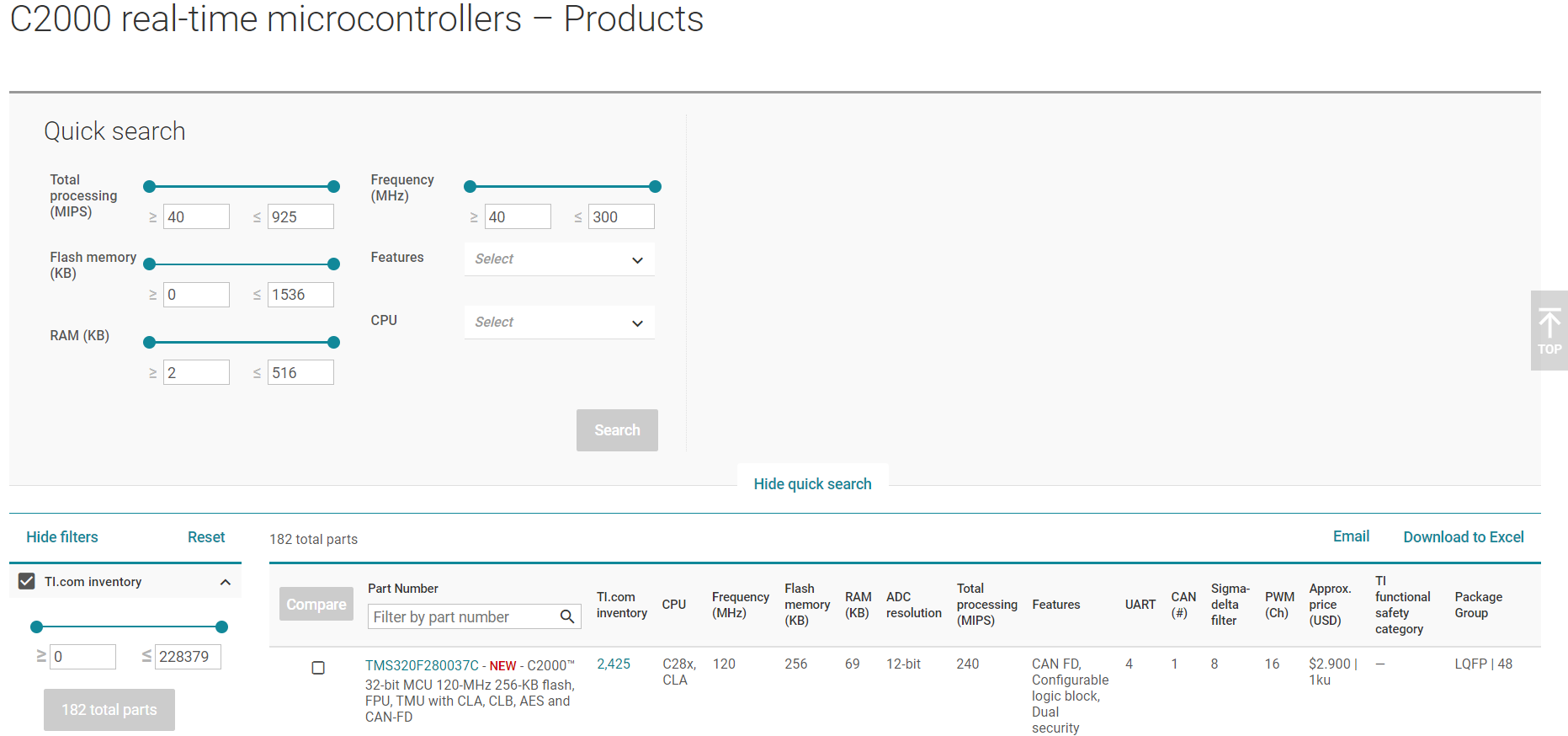

GUID-20211102-SS0I-8FRX-ZDWV-ZJXVF5GWLXP2-low.png图 3-2 TI C2000 产品选择页面

C2000 产品选择页面提供了按频率、闪存大小、RAM、ADC 分辨率、MIPS 和外设数量等规格搜索和筛选器件的功能。一旦最终确定了系统要求，该工具就可以作为一种有用的方法来提供指导，说明哪些特定的封装适合正在构建的系统。
