3.4.3.2 内部 LDO 与内部直流/直流稳压器

F28004x 包含一个内部 1.2V LDO 稳压器 (VREG) 和一个内部 1.2V 开关稳压器（直流/直流）。在系统中实施该器件时，在不需要外部电源时，为 1.2V 电源轨在内部 LDO 和内部直流/直流解决方案之间做出决定是一个重要的设计决策。直流/直流稳压器的效率明显高于 LDO，与 LDO 稳压器的 30% 效率相比，直流/直流稳压器的效率为 80%。不过，直流/直流解决方案需要一些权衡。根据电路板布局布线，模拟性能可能会下降，这主要影响 ADC。此外，直流/直流稳压器需要外部电感器和电容器才能正常工作，从而导致元件成本增加。最后，GPIO22 将被 VFBSW 占用，GPIO23 将被 VSW 占用，从而导致电路板上的 I/O 减少。总体而言，直流/直流稳压器适用于需要高效电压调节和较低噪声（因为其开关位于 MCU 外部）且额外元件成本不成问题的系统。

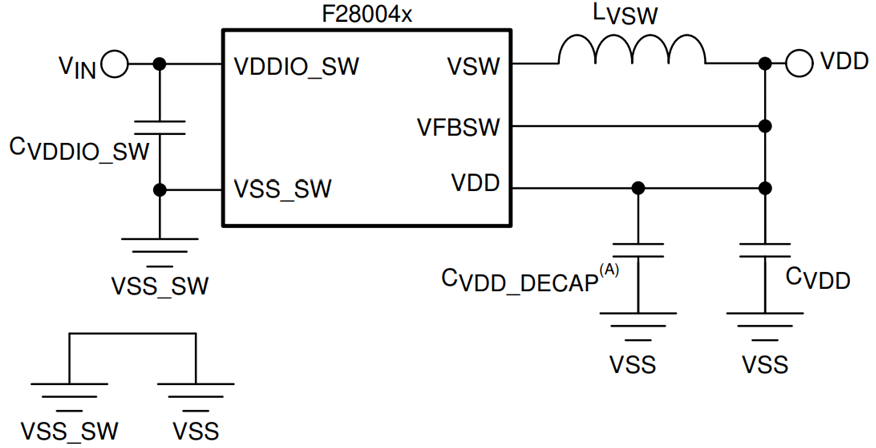

图 3-10（也可在 TMS320F28004x 实时微控制器数据表 中找到）展示了使用直流/直流稳压器时的建议设计和所需的额外元件。需要特别注意的是，内部直流/直流稳压器的输出应与 VDD 电源轨进行外部连接。

GUID-20211119-SS0I-F3N9-NBVP-WRR1GNKLRCQP-low.png图 3-10 直流/直流稳压器电路原理图
