4.6 信号布线的引线和过孔

为了实现适当的信号布线，请确保所有引线都不会以 90° 角弯曲。尽管这在大多数 PCB 设计软件中会自动设置，但在所有引线中确认该属性是一种良好的做法。引线应以最大 45° 角弯曲布置，或尽可能沿曲线布置，可减少沿引线的反射和特性阻抗变化，从而减少辐射。这是因为直角会导致拐角区域的电容增加，从而导致阻抗变化，进而导致反射。此外，一个好的做法是使相邻层上的信号彼此垂直（成 90° 角）。这可以减少信号间的串扰并确保信号间的干扰最小。在引线之间留出足够的间距也可以减少串扰，尤其是对于上升/下降时间较短的信号。

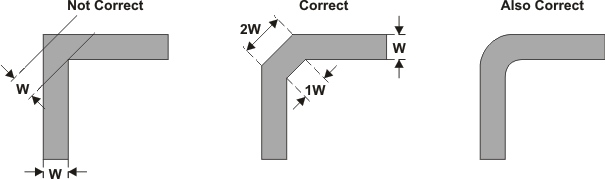

GUID-7C1618B9-8C17-4C15-9062-D5C7C73F3406-low.gif图 4-10 适当的信号布线引线

电路板上的某些信号需要较大的引线宽度。最值得注意的是，任何电源线路和高电流路径都应使用宽引线。宽引线有助于在这些线路上保持低电感路径。这有助于减少这些路径上的压降和功率损耗，并减少不必要的散热。

在多层电路板上布置引线时，通常需要在不同层上对信号进行布线。过孔用于在不同层之间交叉信号，但应谨慎使用，仅在必要时才使用。除了在电路板的整个平面上形成孔之外，这些过孔还会对电路板生成的 EMI 产生负面影响，尤其是对于高开关信号。通过修改系统的引脚复用选项和原理图，可以改进信号布线。重新分配引脚有助于优化引线布置，可以缩短布线长度并减少对过孔的需求。

在使用过孔时，一个重要的考虑因素是是否对过孔进行遮盖。这种做法有很多好处，但会增加电路板生产的额外成本。使用阻焊层遮盖过孔可以为过孔提供腐蚀保护，并且可减缓过孔退化。在高密度电路板上，进行了遮盖的过孔便于放置和提高丝印的可读性，因为丝印不会粘在普通的未进行遮盖的过孔上。此外，遮盖有助于防止任何意外短路。例如，如果连接器放置在未经遮盖的过孔上，则可能会发生电气短路。是否能够遮盖过孔取决于过孔的大小。小过孔比较大的过孔更容易填充，遮盖大过孔的可行性取决于电路板制造商。
