7.3.6.2.1.2.2 相位同调 NCO 更新模式

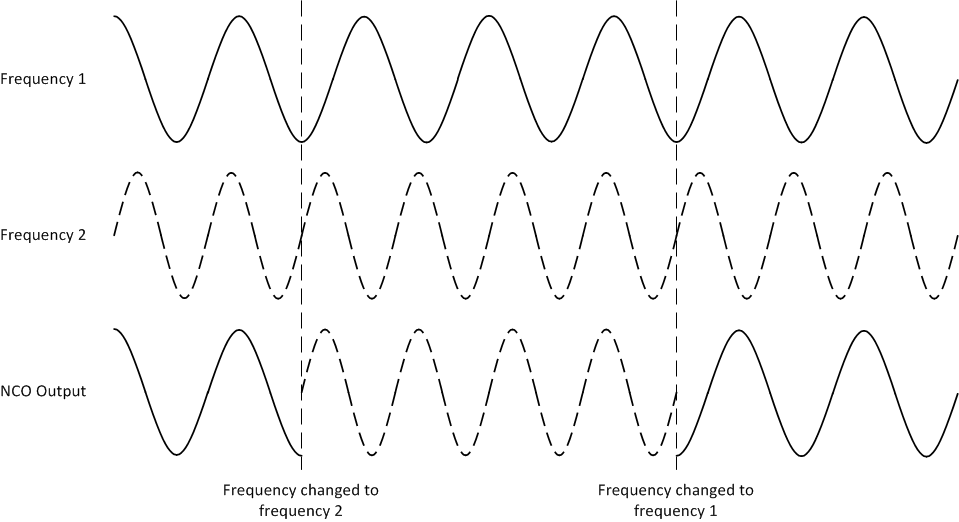

在相位同调 NCO 更新模式下，频率字会更新并与计数器相乘以更新累加器。这使得特定频率的相位与之前使用的频率“一致”，就好像 NCO 从未被调谐到与该频率不一致的频率一样。由于相位信息由计数器维护，因此任何频率都可以是相位同调的。相位同调 NCO 模式运行如图 7-38 所示。

DAC39RF20 相位同调 NCO 模式运行示例图 7-38 相位同调 NCO 模式运行示例
