7.3.8 JESD204C 接口

该器件使用 JESD204C 高速串行接口将数据从逻辑器件传输到接收 DAC。器件串行通道能够以 8b/10b 编码和 64b/66b 编码运行。使用 8B/10B 编码的 JESD204C 格式向后兼容现有的 JESD204B 接收器。最多可使用 16 个通道来降低与速度受限逻辑器件连接时的通道速率。8b/10b 与 64B/66B 编码 JESD204C 之间存在一些差异，本节将重点介绍这些差异。图 7-50 展示了 8b/10b 编码 JESD204C 接口的简化方框图，图 7-51 展示了 64b/66b 编码 JESD204C 接口的简化方框图。

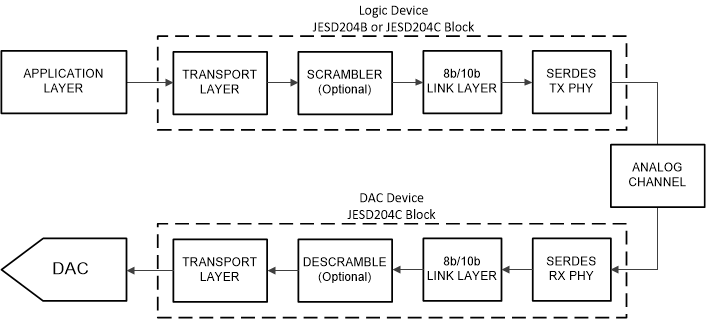

DAC39RF20 具有 8b/10b 编码的简化 JESD204C 接口图图 7-50 具有 8b/10b 编码的简化 JESD204C 接口图
DAC39RF20 具有 64b/66b 编码的简化 JESD204C 接口图图 7-51 具有 64b/66b 编码的简化 JESD204C 接口图

该器件并不支持 JESD204C 的所有可选特性。表 7-38 中提供了支持的特性和不支持的特性的列表

表 7-38 支持的 JESD204C 特性声明
字母标识符特性器件是否支持？
a8b/10b 链路层是
b64b/66b 链路层是
c64b/80b 链路层否
d使用 64b/66b 或 64b/80b 链路层时的命令通道否
e使用 64b/66b 或 64b/80b 链路层时的正向纠错 (FEC)是
f使用 64b/66b 或 64b/80b 链路层时的 CRC3否
g使用 8b/10b 链路层时的物理 SYNC 引脚是
h子类 0是
i子类 1是
j子类 2否
k单个链路中的通道对齐是
l子类 1，通过 MULTIREF 信号支持多点链路上的通道对齐否
mSYNC 接口时序与 JESD204A 兼容是
nSYNC 接口时序与 JESD204B 兼容是

表 7-39 中简要总结了 JESD204C 接口中使用的各种信号以及相关器件引脚名称以供参考。

表 7-39 JESD204C 信号总结
信号名称器件引脚名称说明
数据[15:0]SRX±8b/10b 或 64b/66b 编码后的高速串行化数据，该数据由串行器/解串器接收器接收。
SYNCSYNC链路初始化信号（握手），切换为低电平以启动代码组同步 (CGS) 过程。不用于 64B/66B 编码模式。
器件时钟DACCLK+、DACCLK–DAC 采样时钟，也用于为数字逻辑和串行器/解串器接收器计时。
SYSREFSYSREF+、SYSREF–用于确定性复位每个 JESD204C 器件中的内部本地多帧时钟 (LMFC) 或本地扩展多块时钟 (LEMC) 计数器的系统计时参考
