6.3.9.5.3.1 循环冗余校验 (CRC) 模式

在传输过程中，循环冗余校验 (CRC) 模式可用于检测潜在的位错误。JESD204C 需要支持 12 位字 CRC-12 模式，而 3 位字 CRC-3 模式是可选的。器件不支持 CRC-3 模式，因此本部分仅针对 CRC-12 模式。发送器根据多块的 32 个块的扰频数据位计算 CRC-12 奇偶校验位。然后，12 位 CRC 奇偶校验字在下一个多块的同步标头流中发送。接收器计算已接收到的多块的 12 位奇偶校验字，并将其与下一个多块接收到的 12 位奇偶校验字进行比较。在比较后若有差异，则表明在接收到的数据位或接收到的 12 位奇偶校验字中至少有一个误差。在多块第一个数据位中，检测位错误的最小延迟为 46 个块。

使用 CRC-12 模式时同步标头流的映射如 表 6-19所示。CRC[x] 对应于 12 位 CRC 字的位 x。CMD[x] 对应于 7 位命令字的位 x，其在器件中始终设置为 0。同步标头流末尾的 00001 位序列是用于标识多块结束的导频信号。整个同步接头中出现的 1 确保只能在同步标头的末尾看到导频信号，从而仅在接收到单个多块后实现多块对齐。EoEMB 是扩展多块结束位，对于扩展多块的最后一个多块，该位设置为 1。

表 6-19 CRC-12 模式的同步标头流位映射
位功能位功能位功能位功能
0CRC[11]8CRC[5]16Cmd[6]24Cmd[2]
1CRC[10]9CRC[4]17Cmd[5]25Cmd[1]
2CRC[9]10CRC[3]18Cmd[4]26Cmd[0]
31111191270
4CRC[8]12CRC[2]20Cmd[3]280
5CRC[7]13CRC[1]211290
6CRC[6]14CRC[0]22EoEMB300
71151231311

CRC-12 编码器采用由 32 个扰频块（2048 位）组成的多块，并使用 方程式 13 提供的生成器多项式计算 12 位奇偶校验字。多项式足以检测跨越任何距离的多块中的所有 2 位误差以及长度长达 12 位的突发错误序列。在多块中未检测到跨越任何距离的 3 位误差的概率约为 0.004%。

方程式 13. 0x987 == x12+x9+x8+x3+x2+x+1

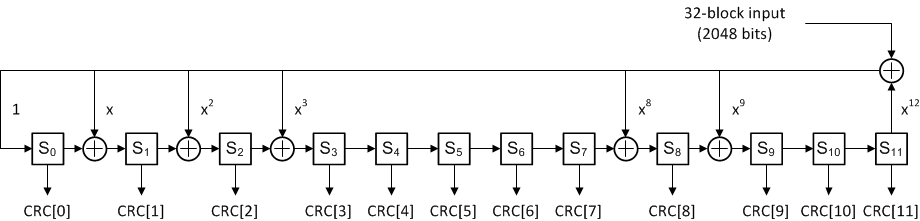

CRC-12 的完整奇偶校验位生成如 图 6-21 所示。输入是基于多块的 32 个扰码块构建的 2048 位序列（不包括同步标头）。在处理完整的 2048 位序列后，从 Sx 块获取 12 位奇偶校验字 CRC[11：0]。在处理每个多块之前，Sx 块用 0 初始化。更多有关 CRC-12 奇偶校验字生成的信息，请参阅 JESD204C 标准。

ADC12DJ5200-SP CRC-12 奇偶校验位发生器图 6-21 CRC-12 奇偶校验位发生器
