7.2.1 宽带射频采样接收器

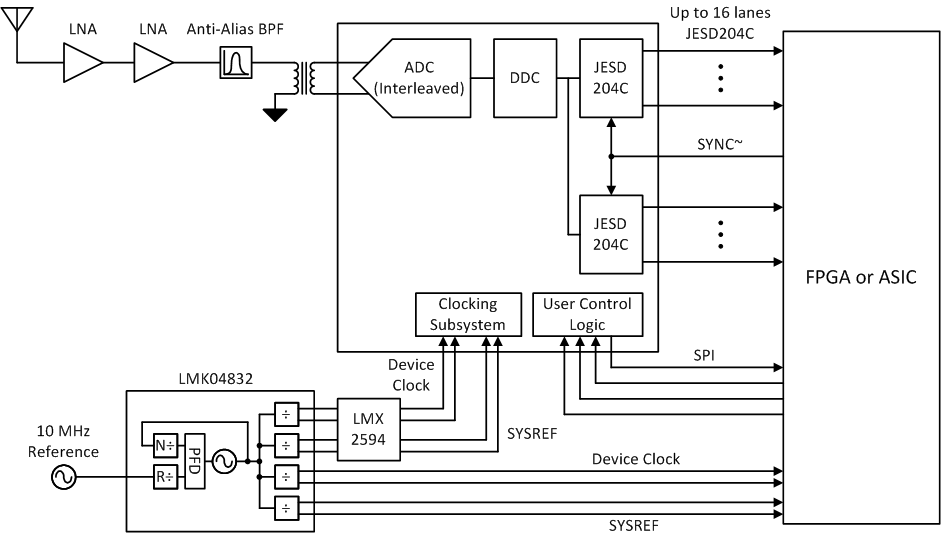

本节展示 ADC12DJ5200-SP 作为宽带射频采样接收器的应用。该解决方案具有灵活性，既可用作双通道接收器（如分集接收器），也能作为单通道接收器，单通道模式下信号带宽可达双通道时的两倍。ADC 由单端射频放大器驱动，而差分信号的转换通过变压器（平衡-非平衡变压器）实现。该器件包含采用单通道和双通道模式的数字下变频器(DDC)，可将所需的频带混合到基带中，并对数据进行下采样以降低接口速率。图 7-1 显示了宽带射频采样接收器的方框图，其中器件配置为单通道模式以实现最大信号带宽。

ADC12DJ5200-SP 宽带射频采样的典型配置图 7-1 宽带射频采样的典型配置
