7.5.2 布局示例

图 6-26 至 图 7-7 提供了器件评估模块 (EVM) 上重要布线的示例。

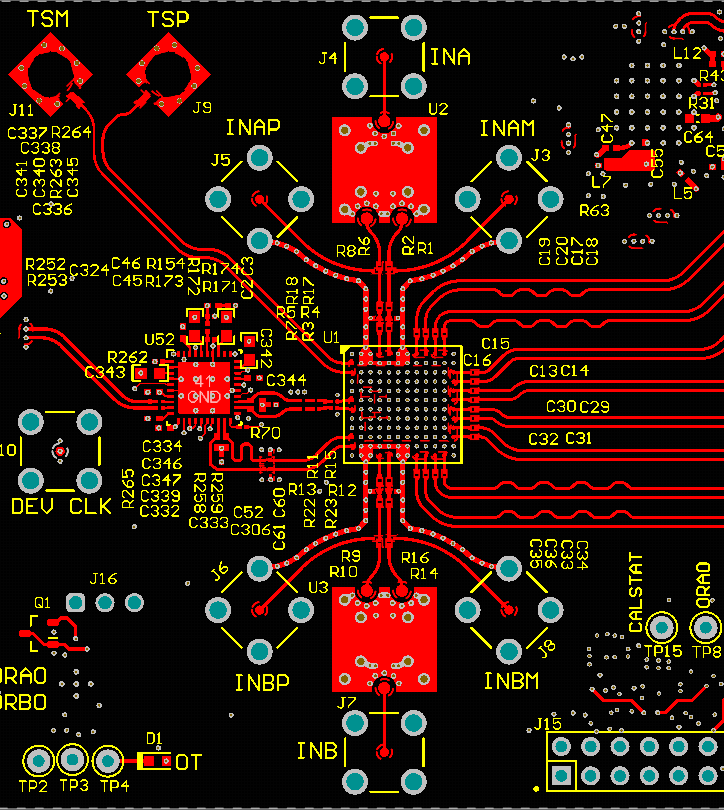

ADC12DJ5200-SP 顶层布线：模拟输入、CLK 和 SYSREF、DA0-3、DB0-3图 7-5 顶层布线：模拟输入、CLK 和 SYSREF、DA0-3、DB0-3

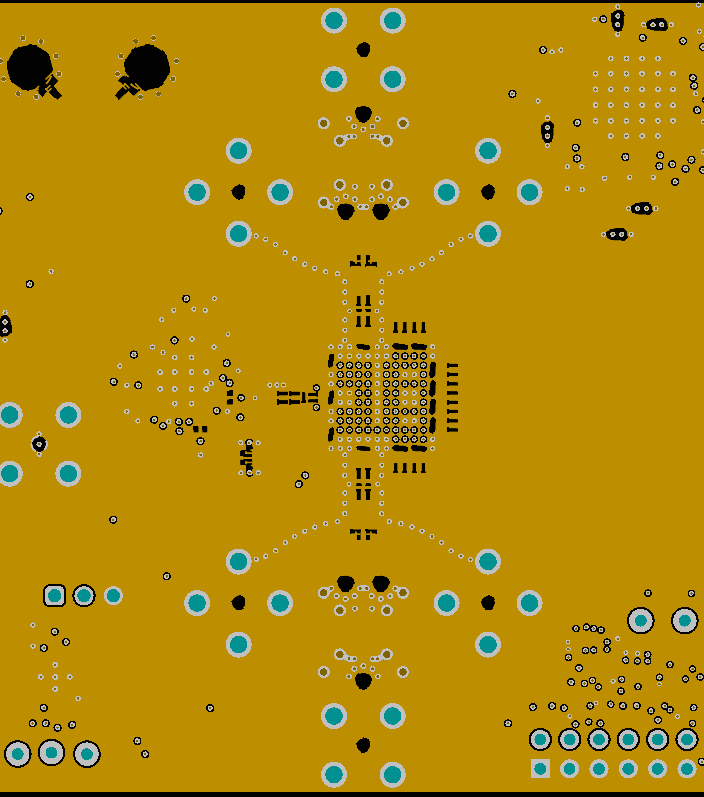

ADC12DJ5200-SP GND1 开孔可优化元件焊盘的阻抗图 7-6 GND1 开孔可优化元件焊盘的阻抗
ADC12DJ5200-SP 底层布线：附加 CLK 布线、DA4-7、DB4-7图 7-7 底层布线：附加 CLK 布线、DA4-7、DB4-7
