B.35 MSP-TS430PZ100A

GUID-B47C505F-F9D1-4ACF-B980-A5DAD04B3BB6-low.gif图 4-70 MSP-TS430PZ100A 目标插座模块、电路原理图

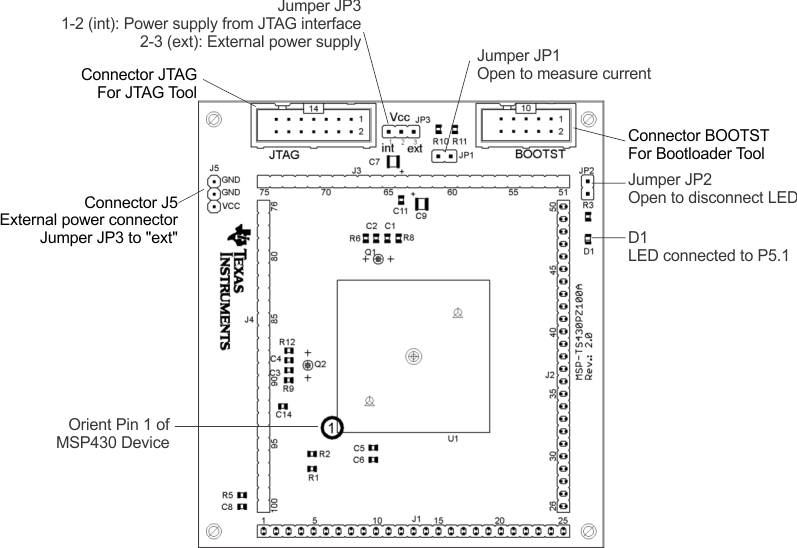

GUID-A75E46F3-CF65-4019-A535-E59BCF0A74EC-low.gif图 4-71 MSP-TS430PZ100A 目标插座模块，PCB
表 4-36 MSP-TS430PZ100A 物料清单
位置参考设计每块板上的数量说明Digi-Key 器件型号备注
1C1，C2012pF，SMD0805DNP
1bC3，C4047pF，SMD0805DNP：仅为建议。检查您的晶体规格。
2C7，C9210uF，10V，Tantal 尺寸 B511-1463-2-ND
3C5，C11，C143100nF，SMD0805311-1245-2-ND
4C8110nF，SMD0805478-1358-1-ND
5C60470nF，SMD0805478-1403-2-NDDNP
6D11绿光 LED，SMD080567-1553-1-ND
7J1，J2，J3，J4025 引脚插头，THDNP：套件随附接头和插座。保持通孔内无焊料。
SAM1029-25-ND：接头
SAM1213-25-ND：插座
8J513 引脚排针，插头，THSAM1035-03-ND
10JP1，JP222 引脚排针，插头，THSAM1035-02-ND将跳线放置在插头上
11JP313 引脚排针，插头，THSAM1035-03-ND将跳线放置在引脚 1-2 上
123跳线15-38-1024-ND放置于：JP1、JP2、JP3
13JTAG114 引脚连接器，插头，THHRP14H-ND
14BOOTST010 引脚连接器，插头，THDNP：保持通孔内无焊料
15Q1，Q20晶体问题 1：Micro Crystal MS1V-T1K 32.768kHz，C（负载）= 12.5pFDNP：保持通孔内无焊料
16R31330Ω，SMD0805541-330ATR-ND
17R1，R2，R4，R6，R7，R8，R9，R10，R11，R1220Ω，SMD0805541-000ATR-NDDNP：R4、R6、R7、R8、R9、R10、R11、R12
18R5147kΩ，SMD0805541-47000ATR-ND
19U11Socket：IC357-1004-53N制造商：Yamaichi
20PCB190 x 82 mm4 层
21橡胶支架4选择合适的器件应用于底部角落
22MSP4302MSP430F47197IPZDNP：由 TI 提供的套件随附
