B.31 MSP-TS430PN80B

GUID-0A93B4BF-5D5B-43A2-911B-411A039E3596-low.gif图 4-62 MSP-TS430PN80B 目标插座模块，电路原理图

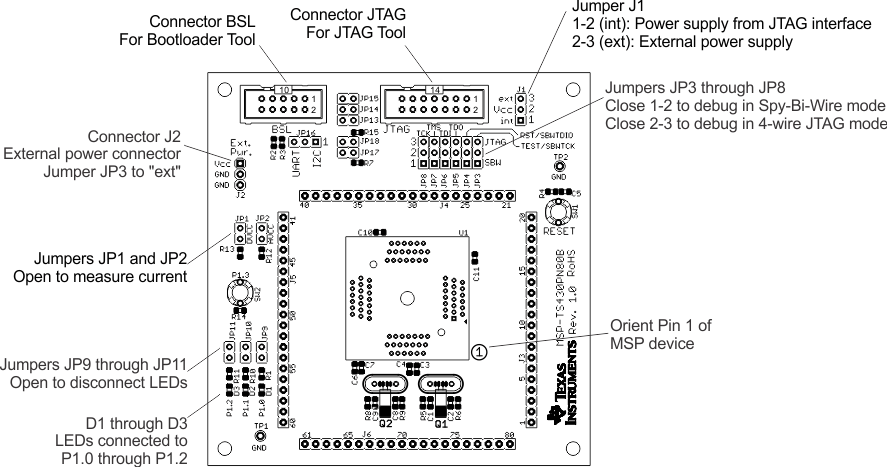

GUID-DFDB197C-2175-448C-9325-C9831DF35808-low.gif图 4-63 MSP-TS430PN80B 目标插座模块，PCB
表 4-32 MSP-TS430PN80B 物料清单
位置参考设计每块板上的数量说明Digi-Key 器件型号备注
1PCB190.0 x 92.5 mm“MSP-TS430PN80B”版本 1.02 层，蓝色阻焊层
2JP1、JP2、JP9、JP13、JP14、JP1562 引脚排针，插头，THSAM1035-02-ND将跳线放置在插头上
3JP17、JP1822 引脚排针，插头，THSAM1035-02-ND将跳线置于接头的一侧
4JP10，JP1122 引脚排针，插头，THSAM1035-02-NDDNP，保持通孔内无焊料
5J113 引脚排针，插头，THSAM1035-03-ND将跳线放置在引脚 1-2 上
6JP3、JP4、JP5、JP6、JP7、JP8、JP1673 引脚排针，插头，THSAM1035-03-ND将跳线放置在引脚 2-3 上
7J213 引脚排针，插头，THSAM1035-03-ND
8R2、R5、R6、R8、R950R，0805541-0.0ATR-NDDNP
9R3、R12、R1330R，0805541-0.0ATR-ND
10C511.1nF，CSMD0805490-1623-2-ND
11C3，C721uF/10V，CSMD0805490-1702-2-ND
12R7、R15210k，0805541-10KATR-ND
13R4147k，0805541-47KATR-ND
14C4、C6、C10、C114100nF，CSMD0805490-1666-1-ND
15R11330R，0805541-330ATR-ND
16R10, R112330R，0805541-330ATR-NDDNP
17R14147k，0805541-47KATR-NDDNP
18C1，C2，C8，C94DNP，CSMD0805DNP
19SW21EVQ-11L05RP8079STB-NDDNP，保持通孔内无焊料
20SW11EVQ-11L05RP8079STB-NDDNP，保持通孔内无焊料
21TP1，TP22测试点DNP，保持通孔内无焊料
22BSL110 引脚连接器，插头，THHRP10H-ND
23JTAG114 引脚连接器，插头，THHRP14H-ND
24U11插座 IC201-0804-014制造商Yamaichi
25MSP 器件1MSP430FR5994DNP：套件中未随附
26Q11DNP：MS3V-TR1（32768kHz，20ppm，12.5pF）取决于应用Micro Crystal，DNP，包含在套间内，保持通孔无焊料
