B.28 MSP-TS430RGC64USB
由于在功率链中使用了二极管，MSP430F5xx 器件上的电压大约比调试工具设定的值低 0.3V。将 IDE 中的电压设定为比所需电压高 0.3V；例如，要运行 3.0v 电压上的 MCU，则将其电压设定为 3.3V。

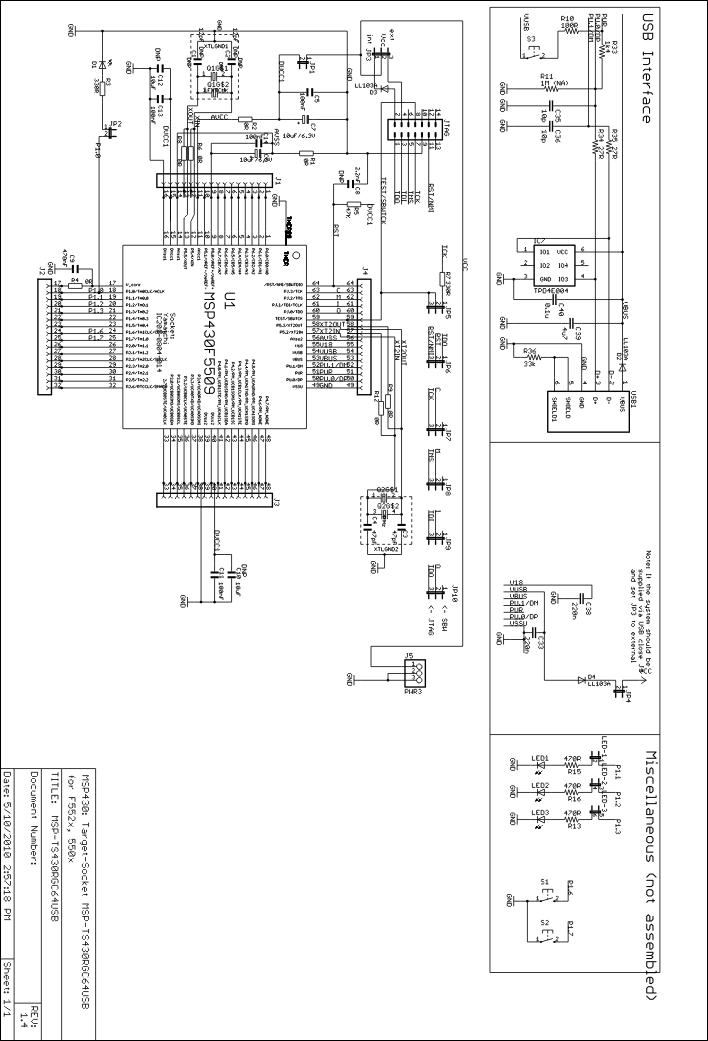

图 4-56 MSP-TS430RGC64USB 目标插座模块、电路原理图

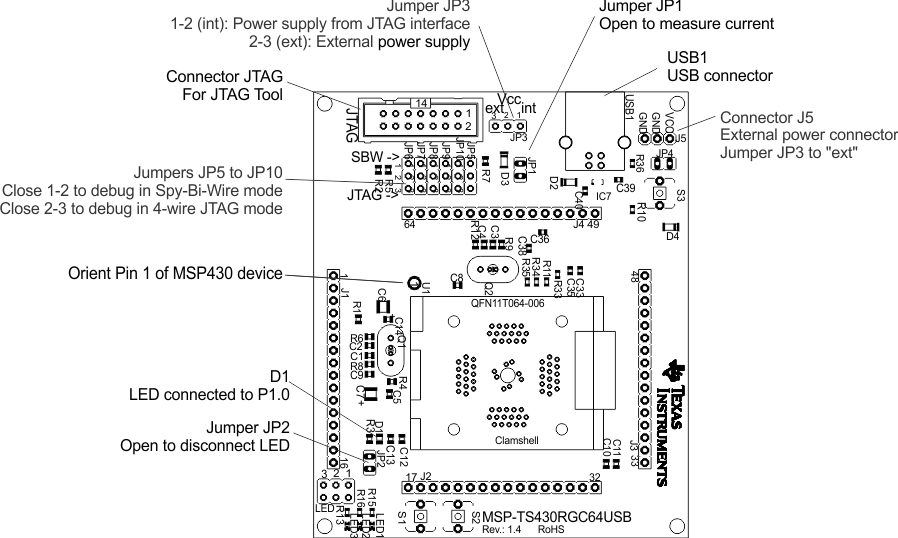

图 4-57 MSP-TS430RGC64USB 目标插座模块，PCB表 4-29 MSP-TS430RGC64USB 物料清单
| 位置 | 参考设计 | 每块板上的数量 | 说明 | Digi-Key 器件型号 | 备注 |
|---|---|---|---|---|---|
| 1 | C1，C2 | 0 | 12pF，SMD0805 | DNP：C1, C2 | |
| 1.1 | C3，C4 | 2 | 47pF，SMD0805 | ||
| 2 | C6，C7 | 2 | 10uF，6.3V，Tantal 尺寸 B | 511-1463-2-ND | |
| 3 | C5，C11，C13，C14 | 4 | 100nF，SMD0805 | 311-1245-2-ND | |
| 3.1 | C10，C12 | 0 | 10uF, SMD0805 | DNP：C10，C12 | |
| 4 | C8 | 1 | 2.2nF，SMD0805 | ||
| 5 | C9 | 1 | 470nF，SMD0805 | 478-1403-2-ND | |
| 6 | D1 | 1 | 绿光 LED，SMD0805 | P516TR-ND | |
| 7 | J1，J2，J3，J4 | 4 | 16 引脚插头，TH | DNP：套件随附接头和插座。保持通孔内无焊料。 | |
| SAM1029-16-ND | ：接头 | ||||
| SAM1213-16-ND | ：插座 | ||||
| 8 | J5 | 1 | 3 引脚排针，插头，TH | SAM1035-03-ND | |
| 9 | JP5，JP6，JP7，JP8，JP9，JP10 | 6 | 3 引脚排针，插头，TH | SAM1035-03-ND | 将跳线放置在引脚 2-3 上 |
| 10 | JP1，JP2，JP4 | 3 | 2 引脚排针，插头，TH | SAM1035-02-ND | 将跳线放置在插头上 |
| 11 | JP3 | 1 | 3 引脚排针，插头，TH | SAM1035-03-ND | 将跳线放置在引脚 1-2 上 |
| 12 | 10 | 跳线 | 15-38-1024-ND | 放置于：JP1、JP2、JP3、JP4、JP5、JP6、JP7、JP8、JP9、JP10 | |
| 13 | JTAG | 1 | 14 引脚连接器，插头，TH | HRP14H-ND | |
| 14 | Q1 | 0 | 晶体 | 问题 1：Micro Crystal MS1V-T1K 32.768kHz，C（负载）= 12.5pF | DNP：Q1 保持通孔内无焊料 |
| 15 | Q2 | 1 | 晶体 | Q2：4MHz Buerklin：78D134 | |
| 16 | R3，R7 | 2 | 330Ω，SMD0805 | 541-330ATR-ND | |
| 17 | R1，R2，R4，R6，R8，R9，R12 | 2 | 0Ω，SMD0805 | 541-000ATR-ND | DNP：R4、R6、R8、R9、R12 |
| 18 | R10 | 1 | 100Ω，SMD0805 | Buerklin：07E500 | |
| 18 | R11 | 1 | 1MΩ，SMD0805 | ||
| 18 | R5 | 1 | 47kΩ，SMD0805 | 541-47000ATR-ND | |
| 19 | U1 | 1 | Socket：QFN11T064-006 | 制造商：Yamaichi | |
| 20 | PCB | 1 | 79 x 77mm | 2 层 | |
| 21 | 橡胶支架 | 4 | Buerklin：20H1724 | 应用于底部角落 | |
| 22 | MSP430 | 2 | MSP430F5509 RGC | DNP: 随附套件由 TI 提供 | |
| 23 | 到 Q2 的绝缘盘 | 1 | 到 Q2 的绝缘盘 | http://www.ettinger.de/Art_Detail.cfm?ART_ARTNUM=70.08.121 | |
| 27 | C33 | 1 | 220n SMD0603 | Buerklin：53D2074 | |
| 28 | C35 | 1 | 10p SMD0603 | Buerklin：56D102 | |
| 29 | C36 | 1 | 10p SMD0603 | Buerklin：56D102 | |
| 30 | C38 | 1 | 220n SMD0603 | Buerklin：53D2074 | |
| 31 | C39 | 1 | 4u7 SMD0603 | Buerklin：53D2086 | |
| 32 | C40 | 1 | 0.1u SMD0603 | Buerklin：53D2068 | |
| 33 | D2，D3，D4 | 3 | LL103A | Buerklin：24S3406 | |
| 34 | IC7 | 1 | TPD4E004 | 制造商：TI | |
| 36 | LED | 0 | JP3QE | SAM1032-03-ND | DNP |
| 37 | LED1 | 0 | LEDCHIPLED_0603 | FARNELL：852-9833 | DNP |
| 38 | LED2 | 0 | LEDCHIPLED_0603 | FARNELL：852-9868 | DNP |
| 39 | LED3 | 0 | LEDCHIPLED_0603 | FARNELL：852-9841 | DNP |
| 40 | R13，R15，R16 | 0 | 470R | Buerklin：07E564 | DNP |
| 41 | R33 | 1 | 1k4/1k5 | Buerklin：07E612 | |
| 42 | R34 | 1 | 27R | Buerklin：07E444 | |
| 43 | R35 | 1 | 27R | Buerklin：07E444 | |
| 44 | R36 | 1 | 33k | Buerklin：07E740 | |
| 45 | S1 | 0 | PB | P12225STB-ND | DNP |
| 46 | S2 | 0 | PB | P12225STB-ND | DNP |
| 46 | S3 | 1 | PB | P12225STB-ND | |
| 47 | USB1 | 1 | USB_RECEPTACLE | FARNELL：117-7885 |
