MSP-TS430RHA40A

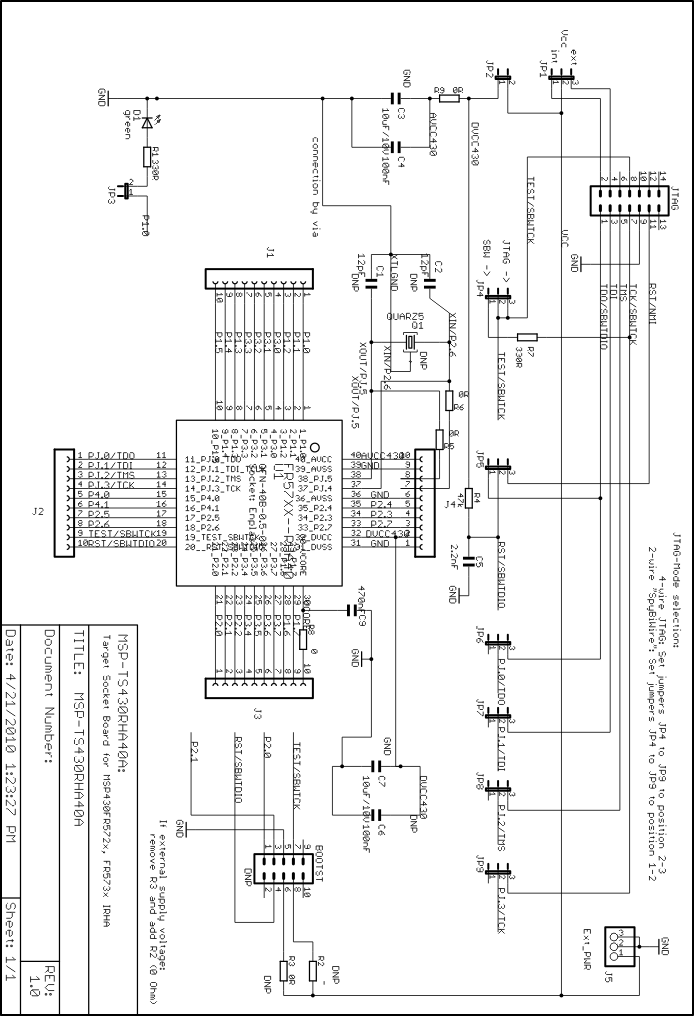

GUID-1F335CA7-9BCA-4733-A2CE-DC72DAA7C92B-low.gif图 4-32 MSP-TS430RHA40 目标插座模块、电路原理图
GUID-B86D23B3-3F3D-4E3F-9BD7-44F9A760861E-low.gif图 4-33 MSP-TS430RHA40 目标插座模块,PCB
表 4-17 MSP-TS430RHA40 物料清单
位置参考设计每块板上的数量说明Digi-Key 器件型号备注
1C1,C2012pF,SMD0805DNP:C1, C2
2C502.2nF,SMD0805DNP C12
3C3,C7210uF,10V,SMD0805 5DNP C11
4C4, C62100nF,SMD0805478-3351-2-ND
5C91470nF,SMD0805
6D11绿光 LED,SMD0805P516TR-ND
7J1,J2,J3,J4410 引脚插头,THDNP:套件随附接头和插座。保持通孔内无焊料。
:接头
:插座
7.1410 引脚插头,THDNP:套件随附接头和插座。保持通孔内无焊料。
:接头
:插座
8J5,JP1,JP4,JP5,JP6,JP7,JP8,JP98 个3 引脚排针,插头,THSAM1035-03-ND将跳线放置在 JP4-JP9 的位置 1-2 上,放置在 JP1 的位置 1-2 上
9JP2,JP322 引脚排针,插头,THSAM1035-02-ND将跳线放置在插头上
109跳线15-38-1024-ND请见位置 8 和位置 9
11JTAG114 引脚连接器,插头,THHRP14H-ND
12BOOTST010 引脚连接器,插头,THDNP.保持通孔内无焊料
13U11Socket:QFN-40B-0.5-01制造商:Enplas
14Q10晶体Micro Crystal MS3V-T1R 32.768kHz,C(负载)= 12.5pFDNP:问题 1:保持通孔内无焊料
15R1,R72330R SMD0805541-330ATR-ND
16R2,R3,R5,R6,R8,R9,20 欧姆,SMD0805541-000ATR-NDDNP:R2,R3,R5,R6
17R4147k SMD0805
18PCB179 x 66 mm2 层
19橡胶支架4选择适合的组件;例如,Buerklin:20H1724应用于底部角落
20MSP4302MSP430N5736IRHADNP:随附套件由 TI 提供
