B.24 MSP-TS430PM64D

GUID-42F7860B-EA8F-41A4-85C6-FCBB7B0D714F-low.gif图 4-48 MSP-TS430PM64D 目标插座模块，电路原理图

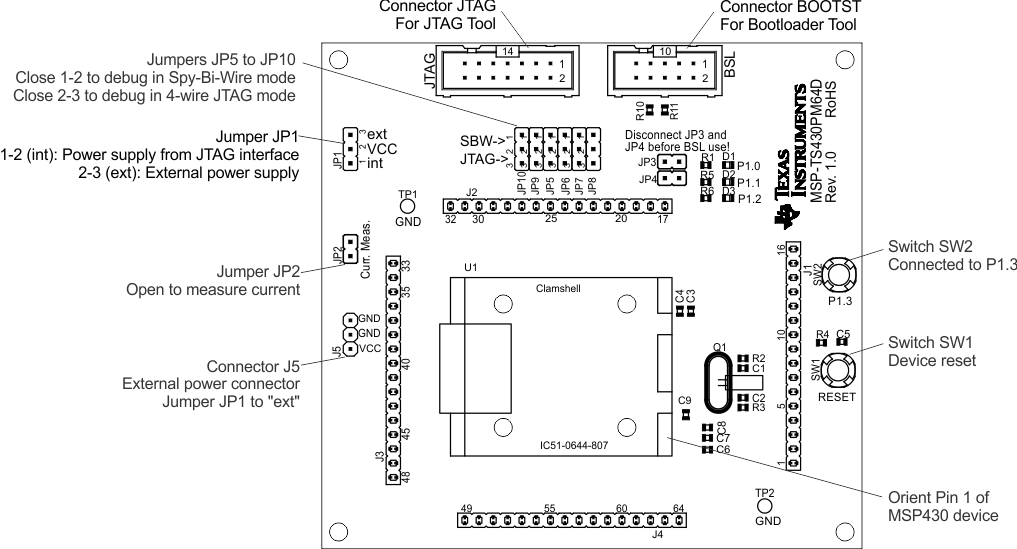

GUID-97FE8747-1EAD-419E-8E6B-05104D9B8584-low.gif图 4-49 MSP-TS430PM64D 目标插座模块，PCB
注：

对于引导加载程序使用，必须填充 BSL 连接器和电阻器 R10 或 R11 之一。如果电路板由内部供电，则必须组装 R11 (0Ω)。如果电路板由外部供电，则必须组装 R10 (0Ω) 并移除 R11。

表 4-25 MSP-TS430PM64D 物料清单
位置参考设计每块板上的数量说明Digi-Key 器件型号备注
1PCB190x96mmMSP-TS430PM64D 版本 1.02 层，90x96mm，白色阻焊层
2BSL110 引脚连接器，插头，THHRP10H-NDDNP，保持通孔内无焊料
3D11绿色 LED，HSMG-C170，DIODE0805516-1434-1-NDAvago，Farnell 5790852
4D2，D32LED，DIODE0805DNP
5JP2、JP3、JP432 引脚排针，插头，THSAM1035-02-ND将跳线放置在插头上
6JP1、JP5、JP6、JP7、JP8、JP9、JP1073 引脚排针，插头，THSAM1035-03-ND将跳线放置在引脚 2-3 (JTAG) 上
7R11330R，0805541-330ATR-ND
8R5, R62330R，0805541-330ATR-NDDNP
9R2、R3、R10、R1140R，0805541-0.0ATR-NDDNP
10R4147K，0805311-47KARTR-ND
11C1, C2212pF，CSMD0805709-1169-2-ND
12C3110uF/10V，CSMD0805445-1371-2-ND
13C41100nF，CSMD0805311-1245-2-ND
14C6，C7，C8，C94100nF，CSMD0805311-1245-2-NDDNP
15C511.1nF，CSMD0805490-1623-2-ND
16J1、J2、J3、J4116 引脚排针，THSAM1029-16-NDDNP：套件随附接头和插座。保持通孔内无焊料。
17J1、J2、J3、J4116 引脚插座，THSAM1213-16-NDDNP：套件随附接头和插座。保持通孔内无焊料。
18JTAG114 引脚连接器，插头，THHRP14H-ND
19U11插座 IC51-0644-807制造商：Yamaichi
20U12MSP430FR4133IPMDNP: 随附套件。由 TI 提供。
21J513 引脚排针，插头，THSAM1035-03-ND
22Q11Microcrystal 32768Hz，MS3V-T1R（32.768kHz，20ppm，12.5pF）
23SW1, SW22Panasonic EVQ11P8079STB-NDDNP，Lacon：1251459
24橡胶支架4Buerklin：20H1724应用于底部角落
