B.37 MSP-TS430PZ100C

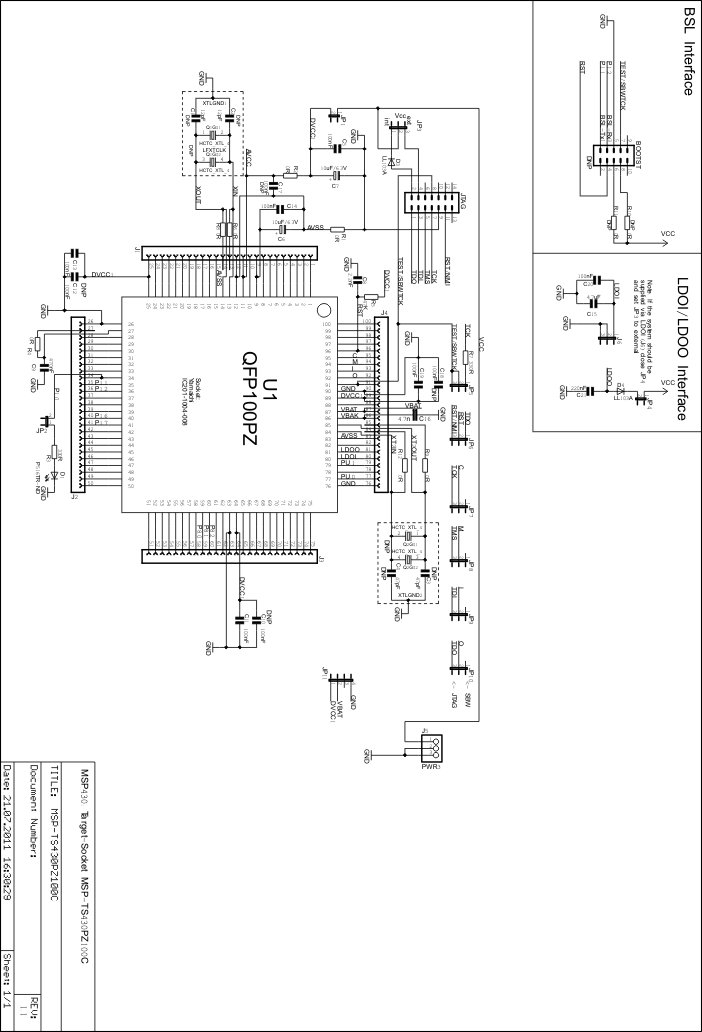

GUID-27008BB3-7A95-4653-A55B-EFAB2502E9B1-low.gif图 4-74 MSP-TS430PZ100C 目标插座模块、电路原理图

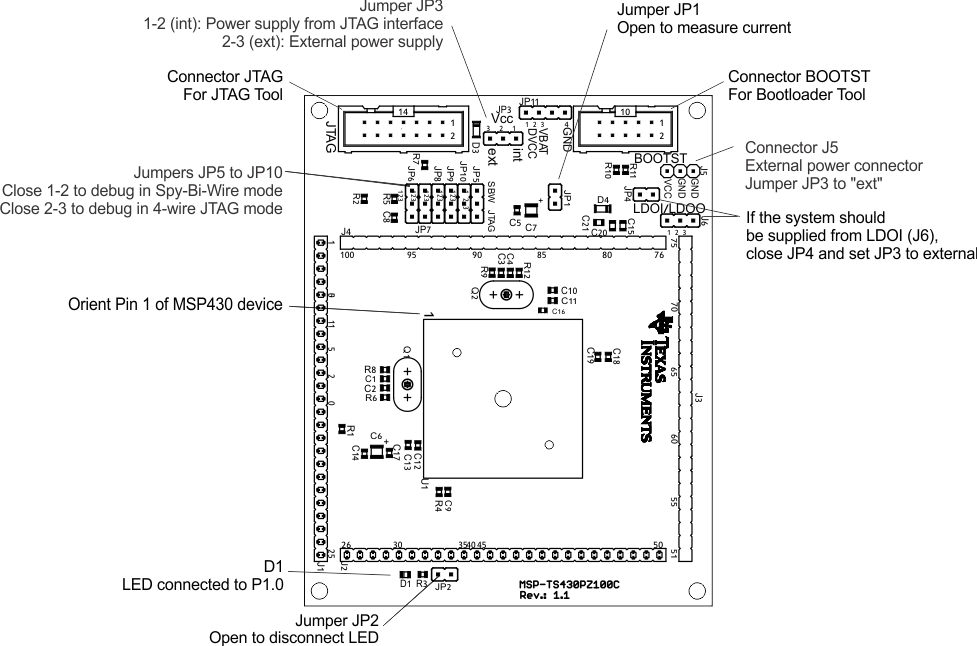

GUID-767DC211-4D9D-4A31-A262-90C2E88D7E13-low.gif图 4-75 MSP-TS430PZ100C 目标插座模块，PCB
注：

对于引导加载程序使用，必须填充 BSL 连接器和电阻器 R10 或 R11 之一。如果电路板由内部供电，则必须组装 R11 (0Ω)。如果电路板由外部供电，则必须组装 R10 (0Ω) 并移除 R11。

表 4-38 MSP-TS430PZ100C 物料清单
位置参考设计每块板上的数量说明Digi-Key 器件型号备注
1C1，C2012pF，SMD0805DNP：C1, C2
1.1C3，C4247pF，SMD0805DNP：C3、C4
2C6，C7210uF，6.3V，Tantal 尺寸 B511-1463-2-ND
3C5，C11，C13，C14，C19，C206100nF，SMD0805311-1245-2-ND
3.1C10，C12，C18，C170100nF，SMD0805311-1245-2-NDDNP：C10、C12、C18、C17
4C812.2nF，SMD0805Buerklin 53 D 292
5C91470nF，SMD0805478-1403-2-ND
6D11绿光 LED，SMD0805P516TR-ND
7J1，J2，J3，J4425 引脚插头，THSAM1029-25-NDDNP：套件随附接头和插座。保持通孔内无焊料。
7.1425 引脚插头，THSAM1213-25-NDDNP：套件随附接头和插座。保持通孔内无焊料。
8J5，J623 引脚排针，插头，THSAM1035-03-ND
9JP5，JP6，JP7，JP8，JP9，JP1063 引脚排针，插头，THSAM1035-03-ND将跳线放置在引脚 2-3 上
10JP1，JP222 引脚排针，插头，THSAM1035-02-ND将跳线放置在插头上
10.1JP412 引脚排针，插头，THSAM1035-02-ND将跳线放置在插头上
11JP313 引脚排针，插头，THSAM1035-03-ND将跳线放置在引脚 1-2 上
1210跳线15-38-1024-ND放置于：JP1、JP2、JP3、JP4、JP5、JP6、JP7、JP8、JP9、JP10
13JTAG114 引脚连接器，插头，THHRP14H-ND
14BOOTST110 引脚连接器，插头，THHRP10H-NDDNP，保持通孔内无焊料
15Q10晶体

DNP：Q1

保持通孔内无焊料

16Q21晶体DNP：Q2 保持通孔内无焊料
17R3，R72330 欧姆，SMD0805541-330ATR-ND
18R1，R2，R4，R6，R8，R9，R10，R11，R1230 欧姆，SMD0805541-000ATR-NDDNP：R6、R8、R9、R10、R11、R12
19R5147k 欧姆，SMD0805541-47000ATR-ND
20U11Socket：IC357-1004-53N制造商：Yamaichi
21PCB179.5 x 99.5 mmMSP-TS430PZ100C 修订版本 1.02 层
22橡胶支架4Buerklin：20H1724应用于底部角落
23MSP4302MSP430F643x

DNP: 随附套件由 TI 提供

24C1614.7 nF SMD0603Buerklin 53 D 2042
26D3，D42LL103ABuerklin：24S3406
27JP1114 引脚排针，插头，THSAM1035-04-ND将跳线放置在引脚 1 引脚 2 上
28C1514.7 uF，SMD0805Buerklin 53 D 2430
29C211220nF，SMD0805Buerklin 53 D 2381
