B.13 MSP-TS430DA38

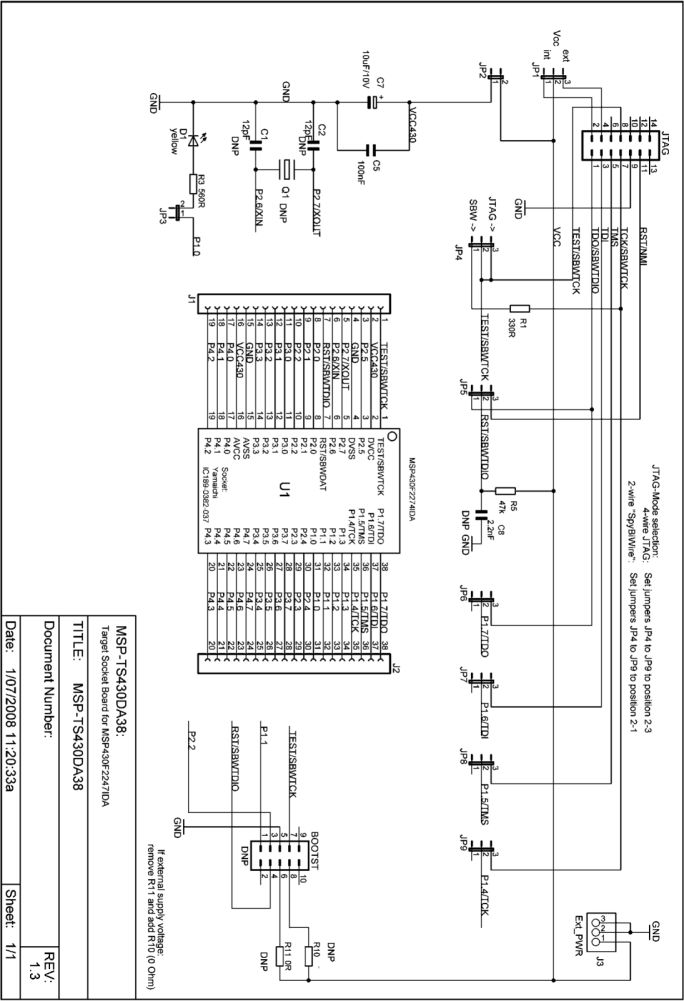

GUID-1527B929-B216-4041-BFE2-6A3E78EA0643-low.gif图 4-26 MSP-TS430DA38 目标插座模块，原理图

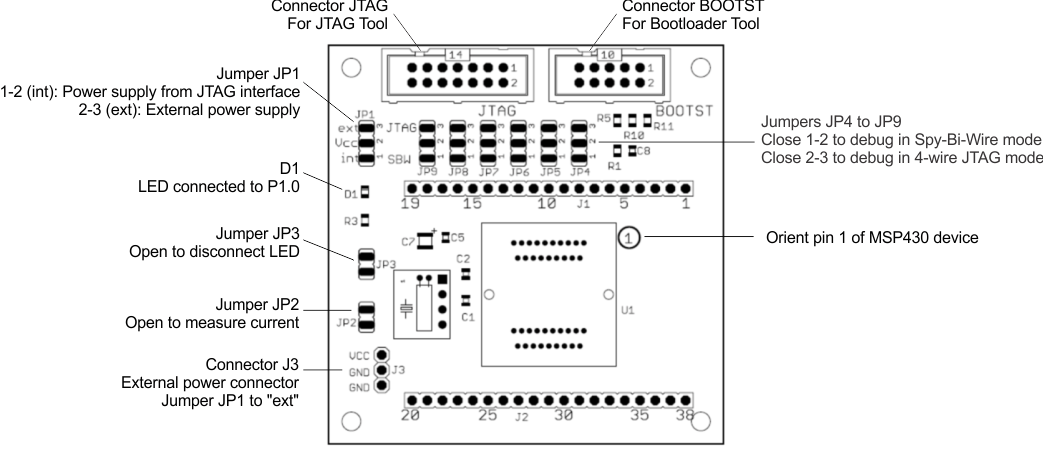

GUID-C45898EC-B053-4A12-B03B-5D1C48ED1626-low.gif图 4-27 MSP-TS430DA38 目标插座模块，PCB
表 4-14 MSP-TS430DA38 物料清单
位置参考设计每块板上的数量说明Digi-Key 器件型号备注
1C1，C2012pF，SMD0805DNP
2C7110uF，10V，Tantal 尺寸 B511-1463-2-ND
3C51100nF，SMD0805478-3351-2-ND
4C802.2nF，SMD0805DNP
5D11绿光 LED，SMD0603475-1056-2-ND
6J1，J2019 引脚插头，THDNP：套件随附插头和插座。保持通孔内无焊料。
SAM1029-19-ND：接头
SAM1213-19-ND：插座
7“J3，JP1，JP4，JP5，JP6，JP7，JP8，JP9”8 个3 引脚排针，插头，THSAM1035-03-ND将跳线放置在插座 JP1，JP4，JP5，JP6，JP7，JP8，JP9 上；位置 1-2
8JP2，JP322 引脚排针，插头，THSAM1035-02-ND将跳线放置在插头上
99跳线15-38-1024-ND放置于：JP1 - JP9；Pos 1-2
10JTAG114 引脚连接器，插头，THHRP14H-ND
11BOOTST010 引脚连接器，插头，THDNP：保持通孔内无焊料
12Q10晶体Micro Crystal MS1V-T1K 32.768kHz，C（负载）= 12.5pFDNP：保持通孔内无焊料
13R1，R32330Ω，SMD0805541-330ATR-ND
14R10, R1100Ω，SMD0805541-000ATR-NDDNP
15R5147kΩ，SMD0805541-47000ATR-ND
16U11Socket：IC189-0382--037制造商：Yamaichi
17PCB167 x 66 mm2 层
18粘性塑料底角4大约 6mm 宽，2mm 高例如，3M Bumpons 器件型号 SJ-5302应用于底部角落
19MSP4302MSP430F2274IDADNP：随附套件，由 TI 提供
