B.44 EM430F5137RF900

GUID-5B3A3609-7795-4DD6-8D5D-5C6E22DDECAF-low.png图 4-88 EM430F5137RF900 目标板，原理图

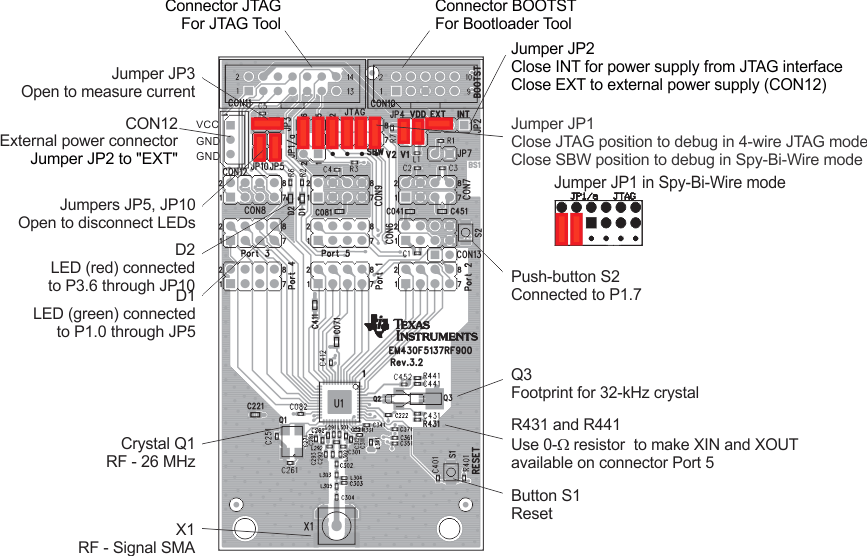

GUID-64278D8F-1CEA-4B84-8015-93A56BF17551-low.gif图 4-89 EM430F5137RF900 目标板，PCB

包含在 EM430F5137RF900 套件内的电池组可被接至 CON12。按照电池仓内标明的极性，请确保正确的电池插入。

表 4-45 EM430F5137RF900 物料清单
项目参考每块板上的数量说明值制造商器件型号制造商备注
1Q11（用户供给）晶振，表明贴装技术 (SMT)，4P，26MHz26MASX-531(CS)安圣电子科技股份有限公司 (AKER ELECTRONIC)
2C1-C5，C082，C222，C271，C281，C311，C321，C341，C412，C45214电容器，SMT，0402，CER，16V，10%，0.1uF0.1uF0402YC104KAT2AAVX
3C0711电容器，SMT，0603，陶瓷电容器，0.47uF，16V，10%，X5R0.47uF0603YD474KAT2AAVX
4R4011RES0402，47.0K47kΩCRCW04024702F100DALE
5CON111插头，THU，排针，14P，2X7，25.4 x 9.2 x 9.45mm09 18 514 6323HARTING
6CON100插头，THU，排针，10P，2X5，20.32 x 9.2 x 9.45mm09 18 510 6323HARTINGDNP
7D11LED，SMT，0603，绿光，2.1V闪烁APT1608MGCKINGBRIGHT
8 个D21LED，SMT，0603，红光，2.0V闪烁APT1608ECKINGBRIGHT
9Q30被卸载的晶体，SMT，3P，MS1V（用户供给）32.768kMS1V-T1K (UN)MICRO CRYSTALDNP
10CON121插头，THU，排针，3P，1x3，9.9 x 4.9 x 5.9mm22-03-5035MOLEX
11C251，C261250V，5%，27pF27pFGRM36COG270J50MURATA
12L3411铁氧体，SMT，0402，1.0kΩ，250mA1kΩBLM15HG102SN1DMURATA
13C2931电容器，SMT，0402，陶瓷电容器，100pF，50V，0.25pF，C0G(NP0)100pFGRM1555C1H101JZ01MURATA
14L3041电感器，SMT，0402，2.2nH，0.1nH，220mA，500MHz0.0022uHLQP15MN2N2B02MURATA
15L303，L3052电感器，SMT，0402，15nH，2%，450mA，250MHz0.015uHLQW15AN15NG00MURATA
16L292，L3022电感器，SMT，0402，18nH，2%，370mA，250MHz0.018uHLQW15AN18NG00MURATA
17C2911电容器，SMT，0402，陶瓷电容器，1pF，50V，0.05pF，C0G(NP0)1pFGRM1555C1H1R0WZ01MURATA
18C3031电容器，SMT，0402，陶瓷电容器，8.2pF，50V，0.05pF，C0G(NP0)8.2pFGRM1555C1H8R2WZ01MURATA
19C292，C301-C302，C3044电容器，SMT，0402，陶瓷电容器，1.5pF，50V，0.05pF，C0G(NP0)1.5pFGRM1555C1H1R5WZ01MURATA
20L291，L3012电感器，SMT，0402，12nH，2%，500mA，250MHz0.012uHLQW15AN12NG00MURATA
21C282，C312，C351，C361，C3715电容器，SMT，0402，陶瓷电容器，2pF，50V，0.1pF，C0G2.0pFGRM1555C1H2R0BZ01Murata
22L11电感器，SMT，0402，6.2nH，0.1nH，130mA，500MHz6.2nHLQP15MN6N2B02Murata
23S1-S22超小型触摸式开关， SMT，2P，SPST-NO，1.2x3x2.5mm，0.05A，12VB3U-1000POMRON
24R4-R5，R051，R061，R431，R4410被卸载的电阻器/跳线，SMT，0402，0 Ω，5%，1/16W0ΩERJ-2GE0R00XPANASONICDNP
24aR71电阻器/跳线，SMT，0402，0Ω，5%，1/16W0ΩERJ-2GE0R00XPANASONIC
25R2-R3，R63电阻器，SMT，0402，厚膜式，5%，1/16W，330330ΩERJ-2GEJ331PANASONIC
26C431，C4410电容器，SMT，0402，陶瓷电容器 (CER)，12pF，50V，5%，贴片电容 (NPO)12pFECJ-0EC1H120JPANASONIC
27C4011电容器，SMT，0402，CER，2200pF，50V，10%，X7R0.0022uFECJ-0EB1H222KPANASONIC
28R3311电阻器，SMT，厚膜式，56K，1/16W，5%56kΩERJ-2GEJ563PANASONIC
29C081，C221，C411，C4514电容器，SMT，0603，陶瓷电容器，10uF，6.3V，20%，X5R10uFECJ-1VB0J106MPANASONIC
30R11电阻器/跳线，SMT，0402，0Ω，5%，1/16W0ΩERJ-2GE0R00XPANASONIC
31C0410未安装的陶瓷电容器 4.7UF 6.3V X5R 06034.7uFECJ-1VB0J475KPanasonicDNP
32X11SMA 直式母头插座，SMT32K10A-40ML5ROSENBERGER
33Q20晶体，SMT，32.768kHz32.768kMS3V-T1RMicro CrystalDNP
34U11待测器件 (DUT)，SMT，塑料四方扁平封装 (PQFP)，RGZ-48，0.5mmLS，7.15x7.15x1mm，散热垫 (THRM.PAD)CC430F5137TI
35JP11插头连接器 2x4 引脚61300821121WUERTH
36CON1-CON90插头连接器 2x4 引脚61300821121WUERTHDNP
37JP21插头连接器 1x3 引脚61300311121WUERTH
38JP3，JP5，JP103插头连接器 1x2 引脚61300211121WUERTH
38aJP7，CON130插头连接器 1x2 引脚61300211121WUERTHDNP
39JP41插头连接器 2x2 引脚61300421121WUERTHDNP
40JP1a1插头连接器 2x3 引脚61300621121WUERTH
