B.32 MSP-TS430PN80C

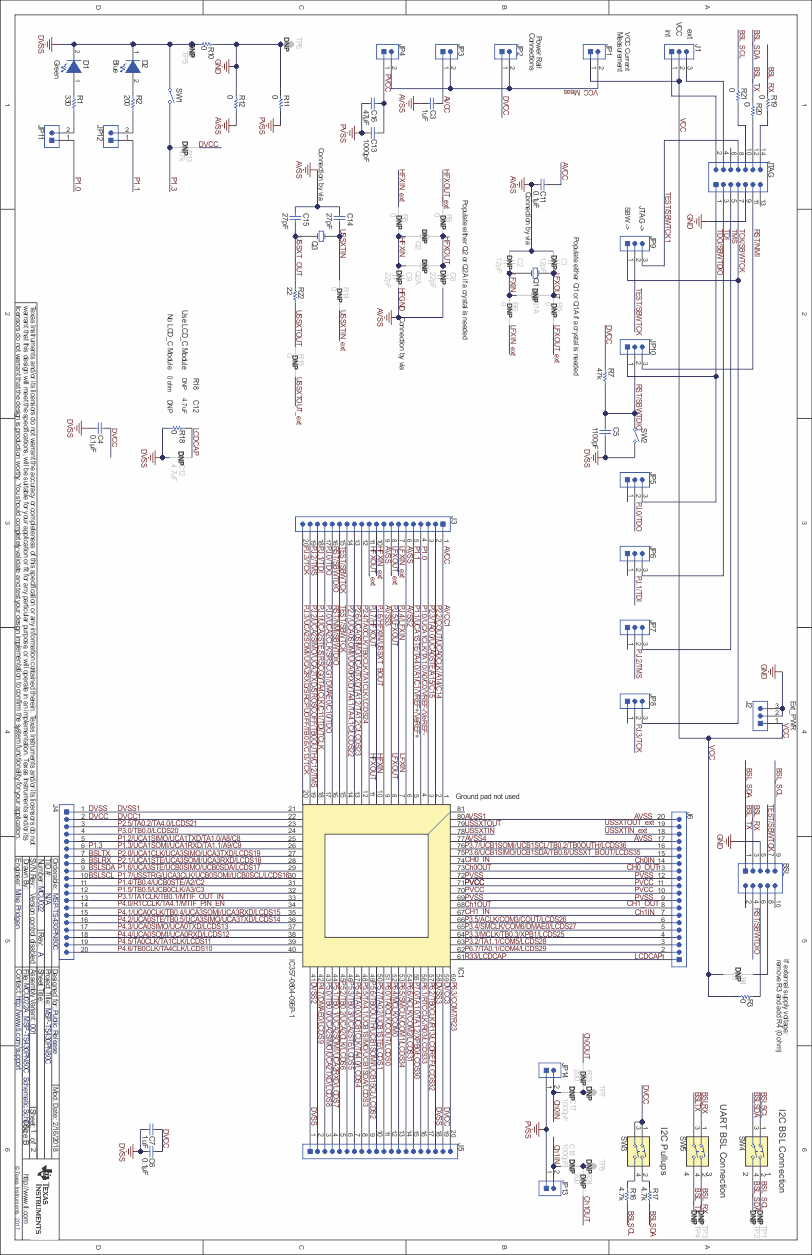

GUID-82371BD6-B63E-4E86-91CF-CCE0EB63256B-low.gif图 4-64 MSP-TS430PN80C 目标插座模块，电路原理图
GUID-F3B7A7EA-1BA8-4938-BD15-9B44B2E0F149-low.gif图 4-65 MSP-TS430PN80C 目标插座模块，PCB
表 4-33 MSP-TS430PN80C 物料清单
代号数量值说明封装参考器件型号制造商说明
!PCB1印刷电路板MCU022不限
BSL1接头（有罩），2.54mm，5x2，金，TH接头，2.54mm，5x2，THAWHW-10G-0202-TAssman WSW
C3，C721uF电容，陶瓷，1uF，10V，±10%，X5R，08050805GRM216R61A105KA01DMuRata
C4、C6、C1130.1uF电容，陶瓷，0.1µF，50V，±10%，X7R，08050805GRM21BR71H104KA01LMuRata
C511100pF电容，陶瓷，1100pF，50V，±5%，C0G/NP0，08050805GRM2165C1H112JA01DMuRata
C1311000pF电容，陶瓷，1000pF，50V，±5%，C0G/NP0，AEC-Q200 1 级，08050805GCM2165C1H102JA16DMuRata
C14、C15227pF电容，陶瓷，27pF，50V，±5%，C0G/NP0，06030603GRM1885C1H270JA01DMuRata
C16147µF电容，陶瓷，47µF，6.3V，±20%，X5R，08050805GRM21BR60J476ME15LMuRata
D11绿色LED，绿色，SMDLED_0805APT2012LZGCKKINGBRIGHT
D21蓝色LED，蓝色，SMDLED_0805150080BS75000Wurth Elektronik
H1、H2、H3、H44缓冲垫，圆柱形，0.312 X 0.200，黑色黑色缓冲垫SJ61A13M
IC11插座，QFP-80，0.5mm 间距插座，QFN-80，0.5mm 间距IC357-0804-096P-1Yamaichi Electronics
J1、J2、JP5、JP6、JP7、JP8、JP9、JP108接头，100mil，3x1，金，TH3x1 接头TSW-103-07-G-SSamtec
J3、J4、J5、J64接头，100mil，20x1，金，TH20x1 接头TSW-120-07-G-SSamtec未安装，包含在套件内
J3A、J4A、J5A、J6A4插座，2.54mm，20x1，金，TH插座，2.54mm，20x1，THPPPC201LFBN-RCSullins Connector Solutions未安装，包含在套件内
JP1、JP2、JP3、JP4、JP11、JP12、JP13、JP148接头，100mil，2x1，镀金，TH2x1 接头TSW-102-07-G-SSamtec
JTAG1接头（有罩），100mil，7x2，金，TH7x2 有罩接头SBH11-PBPC-D07-ST-BKSullins Connector Solutions
Q11晶体，32.768kHz，12.5pF，SMD1.4mm x 1.4mm x 5.0mm SMDMS3V-T1R 32.768KHZ ±20PPM 12.5PFMicro Crystal AG未安装，包含在套件内
Q31晶体，8MHz，SMD4.7x4.1mmR- 8,00M-ZTACS/MT-0,5-0,4-H-30/30-TRAuris-GmbH
R11330电阻，330，5%，0.125W，08050805CRCW0805330RJNEAVishay-Dale
R21200电阻，200，5%，0.125W，08050805CRCW0805200RJNEAVishay-Dale
R3、R10、R11、R12、R18、R19、R20、R2180电阻，0，5%，0.125W，08050805CRCW08050000Z0EAVishay-Dale
R7147k电阻，47k，5%，0.125W，08050805CRCW080547K0JNEAVishay-Dale
R16，R1724.7k电阻，4.7k，5%，0.125W，08050805CRCW08054K70JNEAVishay-Dale
R22122电阻，22，5%，0.1W，06030603CRCW060322R0JNEAVishay-Dale
SH‑J1、SH‑JP1、SH‑JP2、SH‑JP3、SH‑JP4、SH‑JP5、SH‑JP6、SH‑JP7、SH‑JP8、SH‑JP9、SH‑JP10、SH‑JP11、SH‑JP12、SH‑JP13、SH‑JP14151x2分流器，100mil，镀金，黑色分流器SNT-100-BK-GSamtec备选器件型号：969102-0000-DA
SW1, SW22开关，SPST-NO，Off-Mom，0.02A，15VDC，TH6x6mmEVQ-11A04MPanasonic
SW3、SW4、SW53开关，DPST，滑动，关-开，1 Pos，0.15A，30V，TH9.65x7.12mm78F01TGrayhill
C1，C2012pF电容，陶瓷，12pF，50V，±5%，C0G/NP0，08050805CC0805JRNP09BN120Yageo America（国巨）
C8、C9022pF电容，陶瓷，22pF，50V，±5%，C0G/NP0，08050805GQM2195C1H220JB01DMuRata
C1204.7µF电容，陶瓷，4.7µF，10V，+80/-20%，Y5V，08050805CC0805ZRY5V6BB475Yageo America（国巨）
C17、C1801000pF电容，陶瓷，1000pF，50V，±1%，C0G/NP0，0805080508055A102FAT2AAVX
FID1，FID2，FID3，FID4，FID5，FID60基准标记。没有需要购买或安装的元件。不适用不适用不适用
Q1A、Q2A0晶体，12MHz，18pF，TH11.5x5mm9B-12.000MEEJ-BTXC Corporation
Q20晶体，32.768kHz，12.5pF，SMD1.4mm x 1.4mm x 5.0mm SMDMS3V-T1R 32.768KHZ ±20PPM 12.5PFMicro Crystal AG
R4、R5、R6、R8、R900电阻，0，5%，0.125W，08050805CRCW08050000Z0EAVishay-Dale
R13047k电阻，47k，5%，0.125W，08050805CRCW080547K0JNEAVishay-Dale
R14，R1500电阻，0，5%，0.1W，06030603CRCW06030000Z0EAVishay-Dale
R23、R240200电阻，200，1%，0.125W，08050805CRCW0805200RFKEAVishay-Dale
TP1、TP2、TP3、TP40黑色测试点，微型，黑色，TH黑色微型测试点5001Keystone
TP5、TP6、TP7、TP80测试点，微型，黑色，TH黑色微型测试点5001Keystone
