B.10 MSP-TS430PW28

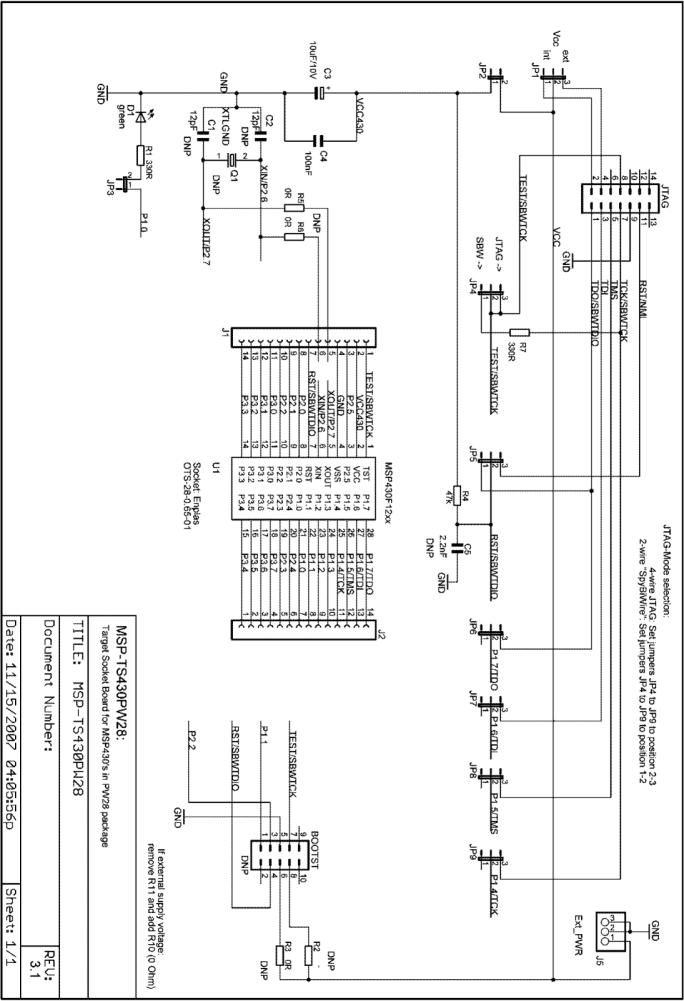

GUID-C7DD7AA4-D884-4049-A018-4B88DC57AD0C-low.gif图 4-20 MSP-TS430PW28 目标插座模块、电路原理图
GUID-9899DE44-3302-485C-8905-B34A4B323B9D-low.gif图 4-21 MSP-TS430PW28 目标插座模块，PCB
表 4-11 MSP-TS430PW28 物料清单
位置(1)参考设计每块板上的数量说明Digi-Key 器件型号备注
1C1，C2012pF，SMD0805DNP：C1、C2，焊接时盖住孔
2C3110uF，10V Tantal Elko B
3C41100nF，SMD0805
4C502.2nF，SMD0805DNP
5D11绿光 LED, SMD0603
6Q10石英，晶体Micro Crystal MS1V-T1K 32.768kHz，C（负载）= 12.5pFDNP：焊接时盖住孔和相邻孔
7J1，J2214 引脚排针，TH 插头DNP：套件随附接头和插座。保持通孔内无焊料。
：接头
：插座
7.1214 引脚排针，TH 插头DNP：套件随附插头和插座。保持通孔内无焊料。
：接头
：插座
8J5，IP113 引脚插头连接器
8aJP1，JP4，JP5，JP6，JP7，JP8，JP973 引脚插头连接器位置 1-2 上的跳线
9JP2，JP322 引脚插头连接器带有跳线
10BOOTST0ML10，10 引脚插头连接器RS：482-115DNP：焊接时盖住孔
11JTAG1ML14，14 引脚插头连接器RS：482-121
12R1，R72330R，SMD0805
12R2，R3，R5，R600R，SMD0805DNP
14R4147K，SMD0805
15U11SOP28DW 插座Enplas：OTS-28-0.65-01
(1) PCB 66 x 79 mm，两层；橡胶支架, 四片
