B.36 MSP-TS430PZ100B

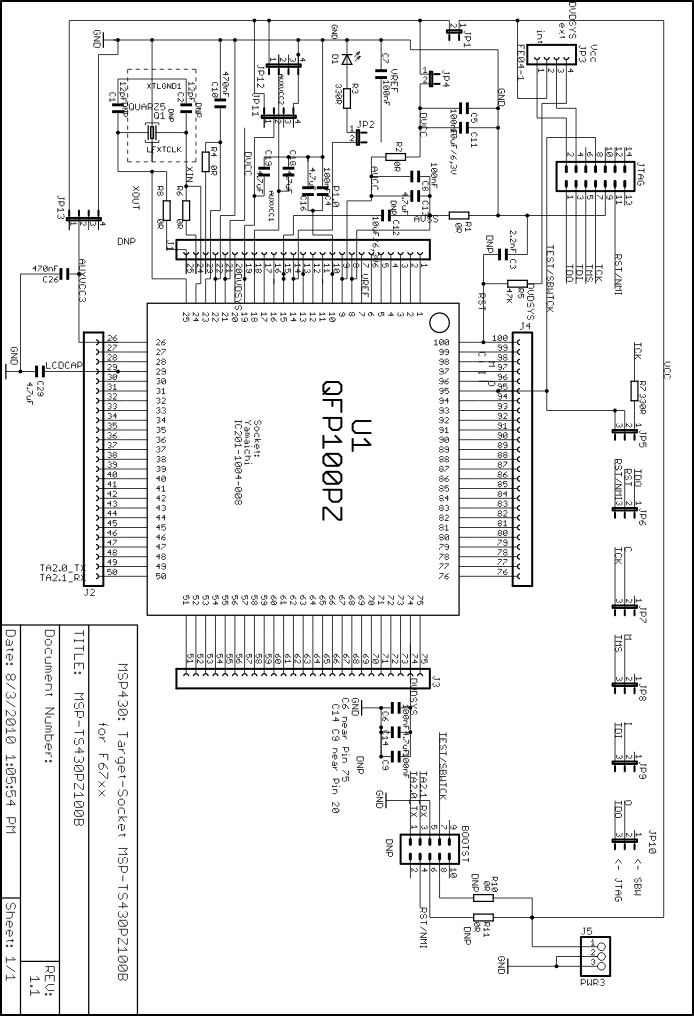

GUID-6BB1D51B-9C86-4E32-AF6B-B5B949840F25-low.gif图 4-72 MSP-TS430PZ100B 目标插座模块、电路原理图

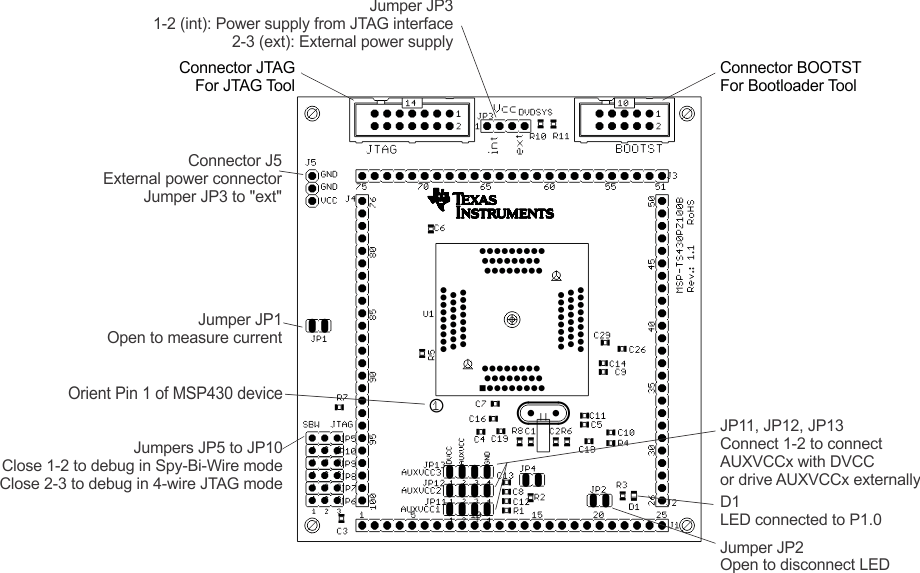

GUID-6F7AC044-6596-42F9-9EA6-DD2ABBF75EAE-low.gif图 4-73 MSP-TS430PZ100B 目标插座模块，PCB
注：

对于引导加载程序使用，必须填充 BSL 连接器和电阻器 R10 或 R11 之一。如果电路板由内部供电，则必须组装 R11 (0Ω)。如果电路板由外部供电，则必须组装 R10 (0Ω) 并移除 R11。

表 4-37 MSP-TS430PZ100B 物料清单
位置参考设计每块板上的数量说明Digi-Key 器件型号备注
1C1，C2012pF，SMD0805DNP
2C4，C5，C6 ，C7，C8，C96100nF，SMD0805311-1245-2-ND
3C10, C262470nF，SMD0805478-1403-2-ND
4C11，C12110uF/6.3V SMD0805C12 DNP
5C13，C14，C16，C18，C19，C2964.7uF SMD0805
6D11绿光 LED，SMD0805P516TR-ND
7J1，J2，J3，J4025 引脚插头，THSAM1029-25-ND (插头) SAM1213-25-ND (插座)DNP：套件随附接头和插座。保持通孔内无焊料：
8J513 引脚排针，插头，TH
9JP3，JP5，JP6，JP7，JP8，JP9，JP1073 引脚排针，插头，THSAM1035-03-ND将跳线放置在 JP5，JP6，JP7，JP8，JP9，JP10 的引脚 2-3 上 将跳线放置在 JP3 的引脚 1-2 上，
10JP1，JP2，JP432 引脚排针，插头，THSAM1035-02-ND将跳线放置在插头上
11JP11，JP12，JP1334 引脚排针，插头，TH将跳线放置在插座 1-2 上
1213跳线15-38-1024-ND请参阅位置 9、位置 10 和位置 11
15JTAG114 引脚连接器，插头，THHRP14H-ND
16BOOTST010 引脚连接器，插头，TH“DNP 保持通孔内无焊料”
17Q10晶体DNP：Q1 保持通孔内无焊料
21R3，R72330Ω，SMD0805541-330ATR-ND
22R1，R2，R4，R6，R8，R10，R1120 欧姆，SMD0805541-000ATR-NDDNP：R4、R6、R8、R10、R11
23R5147kΩ，SMD0805541-47000ATR-ND
24U11Socket：IC357-1004-53N制造商：Yamaichi
25PCB190 x 82 mm2 层
26粘性塑料底角4大约 6mm 宽，2mm 高例如，3M Bumpons 器件型号 SJ-5302应用于底部角落
27MSP4302MSP430F6733IPZDNP：随附套件，由 TI 提供
