B.4 MSP-TS430L092 有源线缆

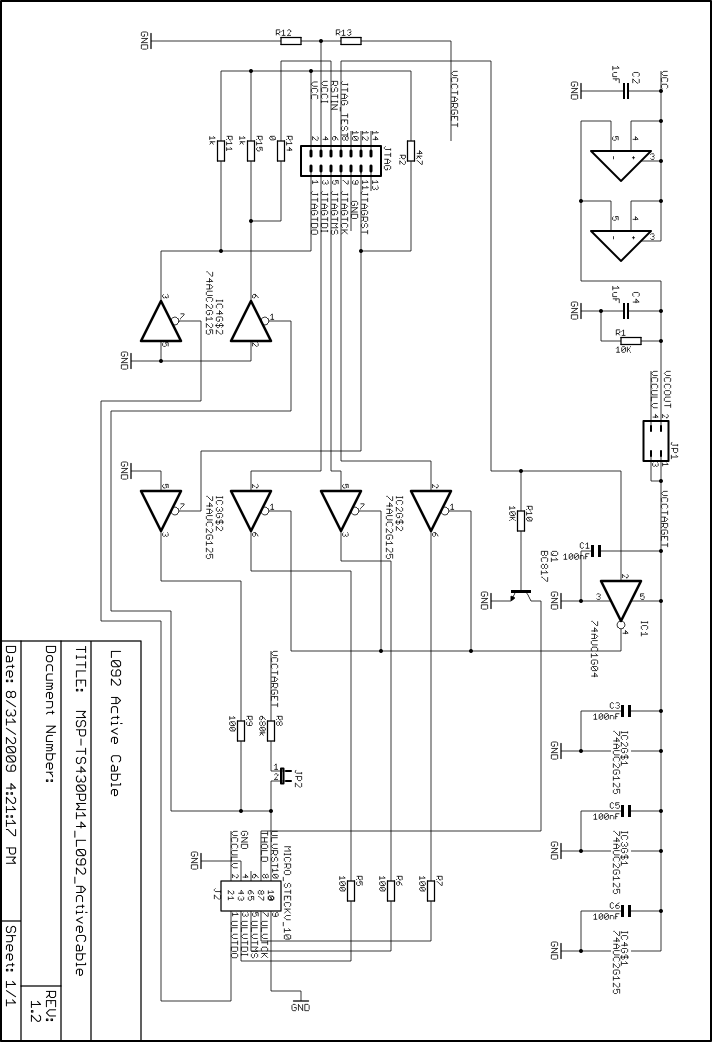

GUID-194FA034-184B-4D6F-9A88-C1D4F301E07A-low.gif图 4-7 MSP-TS430L092 有源线缆目标插座模块、电路原理图

图 5-8 显示了用于有源线缆的 PCB 布局。可进行如下引脚分配：

  • JP1 有两个可按照表 5-4中所示那样进行设置的跳线（跳线1 和跳线 2）。
    表 4-4 MSP-TS430L092 JP1 设置
    跳线 1跳线 2说明
    关闭关闭有源线缆没有电源并且不起作用。
    关闭打开有源线缆从目标插座接收电源。对于这一选项，目标插座必须有其自己的电源。
    打开关闭有源线缆从 JTAG 连接器接收电源。
    打开打开JTAG 连接器为有源线缆和目标插座供电。对于这一选项，目标插座一定不能自带电源，因为这将引起一个未定义的状态。
  • JP2 不用于复位。对于标准 MSP-TS430L092，这一跳线必须被设定。它将复位引脚设定到高电平并可对其进行控制。MSP-TS430L092 上无此跳线，复位被设定为零。
GUID-DE56DDE0-5824-4CE5-B64B-6ECD8CF62519-low.gif图 4-8 MSP-TS430L092 有源线缆目标插座模块、电路原理图
表 4-5 MSP-TS430L092 有源线缆物料清单
位置参考设计每块板上的数量说明Digi-Key 器件型号备注
1C1， C3， C5， C64100nF， SMD0603
2C2， C421uF， SMD0805
3R1， R10210K， SMD0603
4R214K7，SMD0603
5R5，R6，R7，R94100，SMD0603
6R81680k，SMD0603
7R11，R1521K，SMD0603
8R120SMD0603DNP
9R130SMD0603DNP
10R1410，SMD0603
11IC11SN74AUC1G04DBVR制造商：TI
12IC2，IC3，IC43SN74AUC2G125DCTR制造商：TI
13J21MICRO_STECKV_10Reichelt：MicroMaTch 连接器：MM FL 10G
14JP112x2 插头JP2Q将跳线放在位置 1 和位置 2 上。不要将方向搞混。
15JP212 引脚排针，插头，THSAM1035-02-ND将跳线放置在插头上
16JTAG114 引脚连接器，插头，THHRP14H-ND
17Q11BC817-25LT1SMD，SOT23-BECDigi-Key：BC817-25LT1GOSCT-ND
18U1, U22TLVH431IDBVR小外形尺寸晶体管 (SOT) 23-5制造商：TI
